Si PINフォトダイオード

S5971

高速応答のフォトダイオード (100 MHz)

S5971は、可視~近赤外用の高速Si PINフォトダイオードです。低バイアスにて優れた広帯域特性を実現しており、光通信のほか、高速測光などに適しています。


■特長
・高速応答: 100 MHz (VR=10 V)
・低価格
・高信頼性

受光面サイズ φ1.2 mm
素子数 1
パッケージ メタル
パッケージカテゴリ TO-18
冷却 非冷却
逆電圧 max. 20 V
感度波長範囲 320~1060 nm
最大感度波長 typ. 920 nm
受光感度 typ. 0.55 A/W
暗電流 max. 1000 pA
遮断周波数 typ. 100 MHz
端子間容量 typ. 3 pF
雑音等価電力 typ. 7.4×10-15 W/Hz1/2
測定条件 指定のない場合はTyp. Ta=25 ℃, 受光感度: λ=780 nm, 暗電流: VR=10 V, 遮断周波数: VR=10 V, 端子間容量: VR=10 V, f=1 MHz, 雑音等価電力: VR=10 V, λ=λp

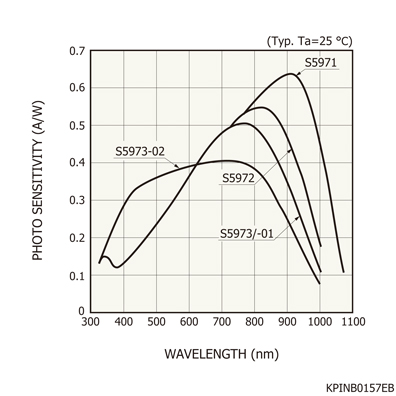

分光感度特性

外形寸法図 (単位: mm)
