光電子増倍管アッセンブリ

H17001-110

メタルパッケージPMT R9880と電圧分割回路を内蔵した光電子増倍管アッセンブリです。スーパーバイアルカリ光電面(有効径φ8 mm/感度波長範囲230 nm ~ 700 nm)を有しています。

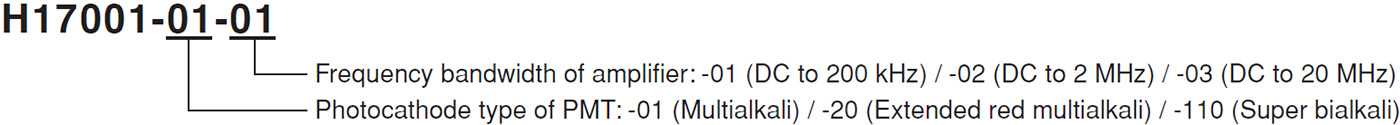

型名ガイド

型名ガイド

仕様

内蔵PMT / 電圧分割回路 / 一般

アッセンブリ外径 φ17.5 mm
PMT管径 16 mm
内蔵PMT型名 R9880-110
受光面形状 円形
受光面サイズ φ8 mm
感度波長 (Short) 230 nm
感度波長 (Long) 700 nm
感度波長 (Peak) 400 nm
光電面 種類 スーパーバイアルカリ
窓材質 硼硅酸ガラス
ダイノード構造 メタルチャンネル
ダイノード段数 10
[陰極特性] ルーメン感度 Min. 80 μA/lm
[陰極特性] ルーメン感度 Typ. 105 μA/lm
[陰極特性] 青感度指数 (青フィルター) Typ. 13.5
[陰極特性] 放射感度 Typ. 110 mA/W
[陽極特性] ルーメン感度 Min. 80 A/lm
[陽極特性] ルーメン感度 Typ. 210 A/lm
[陽極特性] ゲイン Typ. 2.0 x 106
[電圧分割回路] 推奨供給電圧 -500 V ~ -1000 V
[電圧分割回路] 最大供給電圧 -1100 V
[電圧分割回路] デバイダ抵抗合計値 3.46 MΩ
[電圧分割回路] デバイダ電流 0.29 mA

アンプ

項目
H17001-xxx-01
H17001-xxx-02
H17001-xxx-03
単位
入力電圧
±5.0
V
最大入力電流
±65
mA
周波数帯域 (-3 dB)
DC ~ 200 kHz
DC ~ 2 MHz
DC ~ 20 MHz
-
電流電圧変換係数
0.6 *¹ / 0.3 *²
0.06 *¹ / 0.03 *²
V/μA
オフセット電圧 Max.
±1 *²
mV
出力ノイズ電圧 Max. *³
10 *⁴ / 64 *⁵
4.6 *⁴ / 10 *⁵
mV

NOTE:*1 負荷抵抗 10 kΩ時  *2 負荷抵抗 50 Ω時  *3 暗中にて30分間放置後測定  *4 H17001-01/110-xx  *5 H17001-20-xx

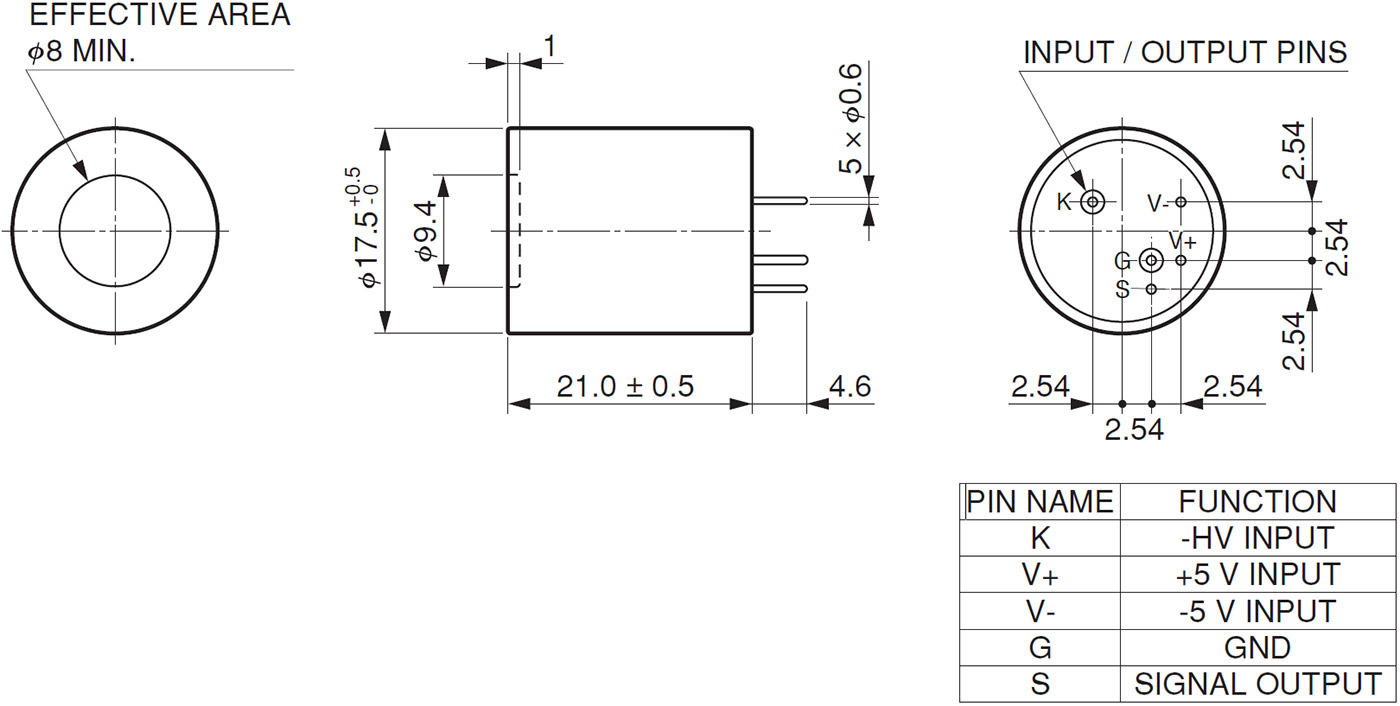

外形寸法図 (単位: mm)

外形寸法図
