Photomultiplier tube

R11265U-20

30 mm x 30 mm metal package type, Super bialkali photocathode (Effective area : 23 mm x 23 mm dia./Spectral response : 300 nm to 920 nm)

Type Metal package type
Tube Size 30 mm x 30 mm
Photocathode Area Shape Square
Photocathode Area Size 23 mm x 23 mm
Wavelength (Short) 300 nm
Wavelength (Long) 920 nm
Wavelength (Peak) 530 nm
Spectral Response Curve Code 501 K
Photocathode Material Extended red multialkali
Window Material Borosilicate glass
Dynode Structure Metal channel
Dynode Stages 12
[Max. Rating] Anode to Cathode Voltage 1000 V
[Max. Rating] Average Anode Current 0.1 mA
Anode to Cathode Supply Voltage 900 V
[Cathode] Luminous Sensitivity Min. 350 μA/lm
[Cathode] Luminous Sensitivity Typ. 500 μA/lm
[Cathode] Red/White Ratio (R-68) Typ. 0.4
[Cathode] Radiant Sensitivity Typ. 78 mA/W
[Anode] Luminous Sensitivity Min. 250 A/lm
[Anode] Luminous Sensitivity Typ. 1200 A/lm
[Anode] Radiant Sensitivity Typ. 1.8 x 105 A/W
[Anode] Gain Typ. 2.4 x 106
[Anode] Dark Current (after 30min.) Typ. 30 nA
[Anode] Dark Current (after 30min.) Max. 200 nA
[Time Response] Rise Time Typ. 1.3 ns
[Time Response] Transit Time Typ. 5.8 ns
[Time Response] Transit Time Spread Typ. 0.27 ns
[Anode] Pulse Linearity (2% deviation) 20 mA
[Anode] Pulse Linearity (5% deviation) 60 mA

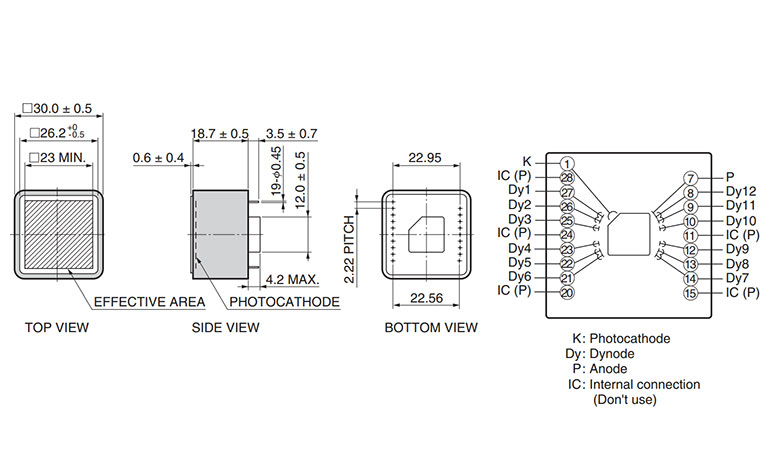

Dimensional outline (Unit: mm)
