小型・表面実装型・低暗電流の近赤外線センサ

InGaAs PINフォトダイオード G17190 / G17191 / G17192 / G17193シリーズ

  • 浜松ホトニクス株式会社 固体事業部

長波長 (~2.6 μm)に対応するInGaAs PINフォトダイオードのラインアップに、表面実装型セラミックパッケージタイプを追加しました。

従来のメタルパッケージ製品と同等の低暗電流を実現しており、小型のためハンディタイプの装置やモバイル機器への搭載に適しています。

同一形状で4種の感度波長範囲、3種の受光面サイズのラインアップを用意しています。

特長

  • カットオフ波長:
    1.7 μm, 1.9 μm, 2.1 μm, 2.6 μm
  • 受光面サイズ:
    φ0.3 mm, φ0.5 mm, φ1.0 mm

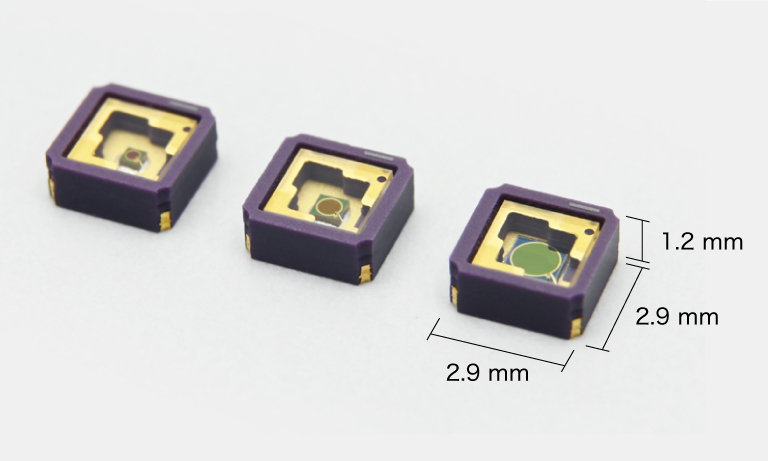

  • 小型・表面実装型セラミックパッケージ
  • 鉛フリーリフローはんだ付けに対応
  • 低暗電流

応用例

  • ガス計測
  • 温度計測
  • レーザ計測装置

分光感度特性

ラインアップ

型名

受光面サイズ

(mm)

感度波長範囲

(μm)

最大感度波長

(μm)

G17190-003K φ0.3 0.9 ~ 1.7 1.55
G17190-005K φ0.5
G17190-010K φ1.0
G17191-003K φ0.3 0.9 ~ 1.9 1.75
G17191-005K φ0.5
G17191-010K φ1.0
G17192-003K φ0.3 0.9 ~ 2.1 1.95
G17192-005K φ0.5
G17192-010K φ1.0
G17193-003K φ0.3 0.9 ~ 2.6 2.3
G17193-005K φ0.5
G17193-010K φ1.0
