YAGレーザ光検出用、1060 nmで高感度・高速応答

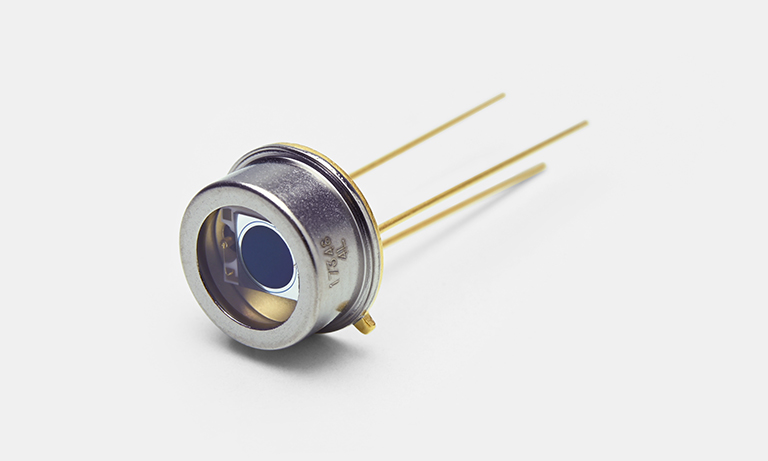

Si PINフォトダイオード S17348

  • 浜松ホトニクス株式会社 固体事業部

S17348は、YAGレーザ光の検出用に開発されたSi PINフォトダイオードです。

従来のSi PINフォトダイオードでは、1000 nmよりも長い波長の近赤外光に対して、応答特性や周波数特性が低下することが知られています。
S17348は、この近赤外光に対して高速応答を実現するため、高い逆電圧が印加できる設計になっています。YAGレーザの発振波長である1060 nmにおいて、高速なパルスに追従できるよう、立ち上がり時間3 ns*を実現しています。

* 周波数特性 (-3 dB) 120 MHzからの換算値

特長

  • 赤外域で高感度: 0.37 A/W (λ=1060 nm)
  • 高速応答: fc=120 MHz (VR=100 V)
  • 低容量: Ct=6.5 pF (VR=100 V)
  • 広い受光面サイズ: φ3 mm
  • 高信頼性: TO-5メタルパッケージ

用途

  • ファイバーレーザ光検出
  • YAGレーザ光検出
  • 分析機器 など

周波数特性

(1060 nmでの測定例)
