小型・低価格化を実現した表面実装型の位置検出素子

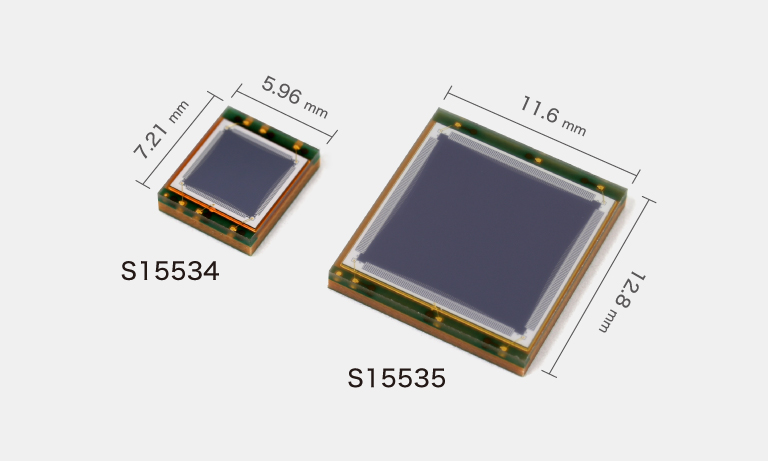

2次元PSD S15534, S15535

  • 浜松ホトニクス株式会社 固体事業部

S15534, S15535は、優れた位置検出特性をもつ表面実装型2次元PSDです。ガラスエポキシパッケージを採用しているため、従来のセラミックパッケージ品 (S5990/S5991シリーズ)に比べ、小型で量産性が高く、低価格化を実現しています。スポット光検出やポインティングデバイスなどの用途に使用可能です。

特長

  • ガラスエポキシパッケージを採用
  • 表面実装型
  • 優れた位置検出特性
  • 鉛フリーはんだリフロー対応

用途

  • 光点検出
  • ポインティング・デバイス
  • 各種位置検出

分光感度特性

仕様

型名 S15534 NEW S15535
受光面サイズ 4 × 4 mm 9 × 9 mm
パッケージ ガラスエポキシ

窓材

シリコーン樹脂
感度波長範囲 380 nm ~ 1100 nm
最大感度波長 980 nm
受光感度 0.6 A/W typ.
位置検出誤差 ±70 µm typ. ±150 µm typ.
位置分解能 0.7 µm typ. 1.5 µm typ.
