TDIボード型カメラ

C10000-A01

C10000-A01は、高速かつ高感度を両立し、インラインをはじめとする幅広い用途でお使いいただける高精度カメラです。フレーム読み出しモード搭載により、視野調整やフォーカス合わせ等が容易に行えます。

型名 C10000-A01
撮像素子 背面照射タイプ
有効画素数 2048(H)×128(V)
画素サイズ 12 μm(H)×12 μm(V)
有効撮像エリア 24.58 mm(H)×1.536 mm(V)
読み出しモード TDI読み出しモード/フレーム読み出しモード
TDI読み出し方向 双方向
TDI出力チャンネル 4 TAP (512×128)
アンチブルーミング機能 有(飽和電荷量の100倍まで対応)
TDIピクセルクロック 30 MHz
TDIラインレート 0.45 kHz~50 kHz
TDIラインレートコントロール 内部設定/外部トリガ
飽和電荷量 80 000 electrons(typ.)
読み出しノイズ 50 electrons rms (typ.)
ダイナミックレンジ 1600:1 (typ.)
ビニング読み出し 2×2
アナログゲイン 1倍~5倍(16段階)
A/Dコンバータ 12 bit/8 bit(typ.)
画像処理 リアルタイムシェーディング補正/背景減算補正
インターフェース Camera Link Base Configuration
カメラコントロール Camera Link (シリアルコマンドラインを使用)
カメラ出力クロック 60 MHz
カメラ出力チャンネル 2 TAP (1024 × 128)
コネクタ仕様 Mini-Camera Link (SDR) × 1
レンズマウント Fマウント
電源 DC+12 V
消費電力 約13.2 W
動作周囲温度 0 ℃~+40 ℃
保存周囲温度 -10 ℃~+50 ℃
動作・保存周囲湿度 90 % (ただし結露しないこと)
動作周囲湿度 0 %~80 % (ただし結露しないこと)
① フレーム読み出しモードは、視野調整やフォーカス合わせ等に使用可能ですが、データ取得には適しません。詳細については、弊社までお問い合わせください。
② TDIラインレートの内部設定は33 nsステップで可能です。
③ 出力bitはシリアルコマンドで選択可能です。
④ ACアダプタは付属していません。お客様側で電源の準備をお願い致します。

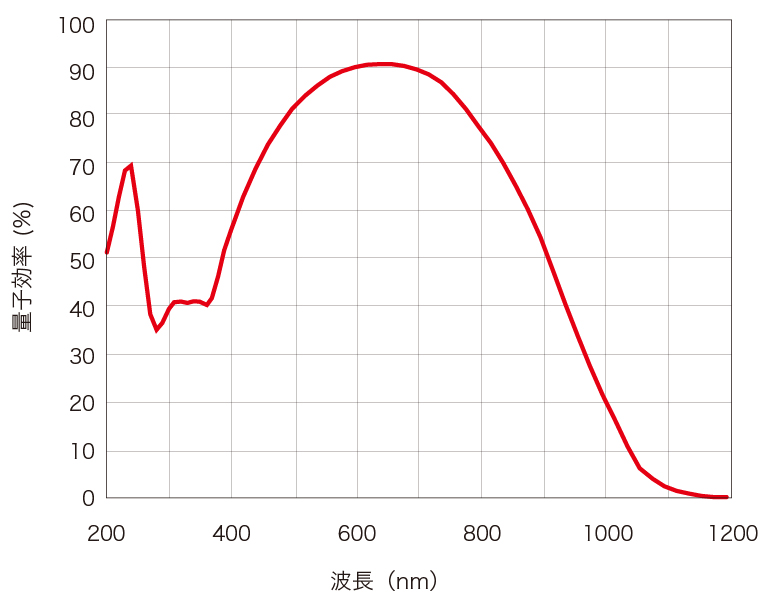

分光感度特性

c10000-A01 分光感度グラフ

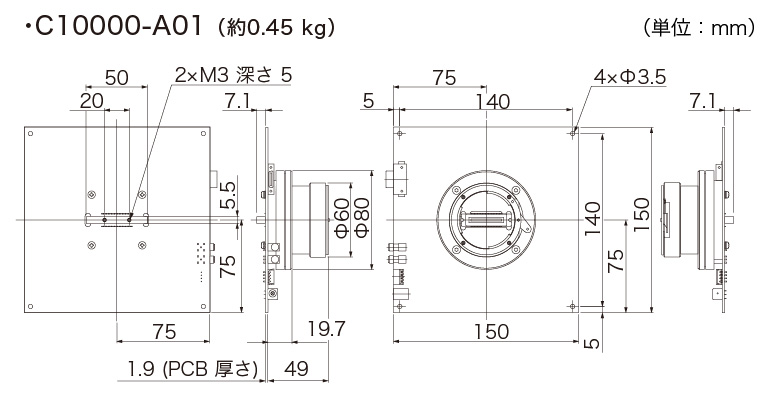

外形寸法図

c10000-A01 外形寸法図
