コンパクトX線CMOSカメラ

H8953-30

民生用CMOSカメラと弊社製高感度CsIシンチレータを組み合わせた、非破壊検査用小型X線CMOSカメラです。

特長

  • 小型(手のひらサイズ)
  • 高感度: CsIシンチレータ採用
  • 低消費電力

用途

  • X線ドリリング
  • X線非破壊検査

X線撮像例

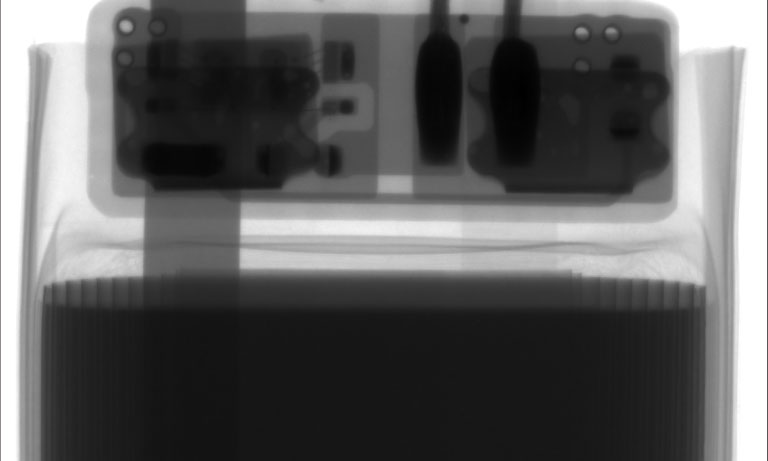

リチウムイオン二次電池+保護回路

管電圧: 100 kV
幾何学倍率: 1.4倍

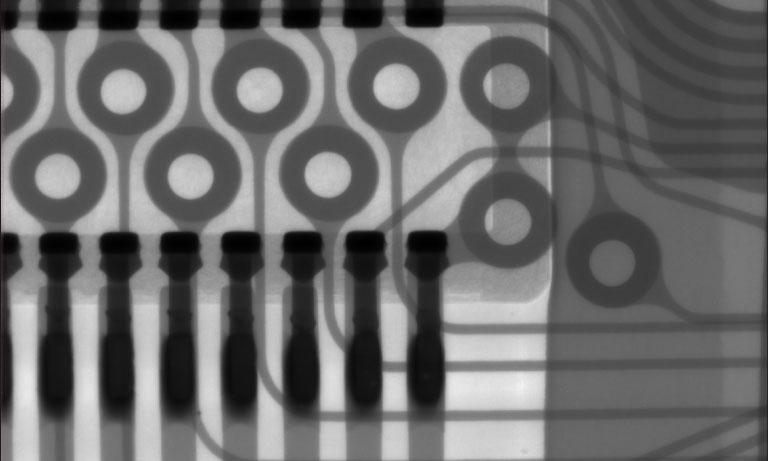

フレキシブルプリント基板

管電圧: 100 kV
幾何学倍率: 3.1倍

仕様

項目 内容 / 値 単位
入力窓材 カーボン (CFRP) -
X線受光面材料 Csl -
有効視野 (H × V) 20 × 12.5 mm
解像度 typ. 20 Lp/mm
撮像素子 235万画素 1/1.2型グローバルシャッタ付CMOSイメージセンサ -
画素サイズ (H × V) 5.86 × 5.86 μm
有効画素 (H × V) 1936 × 1216 -
ビニング 1×2、2×2、2×1 -
映像信号出力 8 / 10 / 12 bit
部分読み出し シングルROIモード、マルチROIモード -
電源 PoCL (Power over Camera Link) または4ピンコネクタ (PMCL) -
電源電圧 (DC) PoCL: 12 ± 10 % (2.76 W 12 V入力時) 4ピン: 12 ~ 24 ±10 % (2.76 W 12 V入力時) V
ビデオプロセッシング機能 傷補正、ガンマ補正、他 -
自動レベルコントロール 79 μs ~ 8 s (10 bit) -
読み出し速度 最大165.5 フレーム/秒
動作周囲温度 +10 ~ +40
保存周囲温度 0 ~ +40
動作 / 保存周囲湿度 60以下(結露なきこと) %
CMOSカメラ JAI製GO-2400M-PMCL -

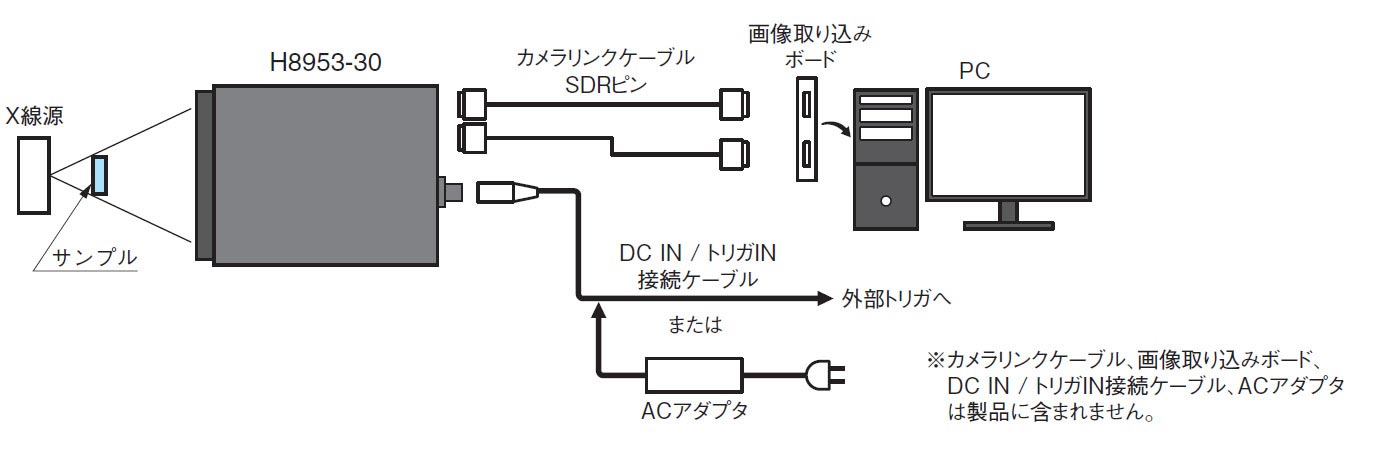

接続例

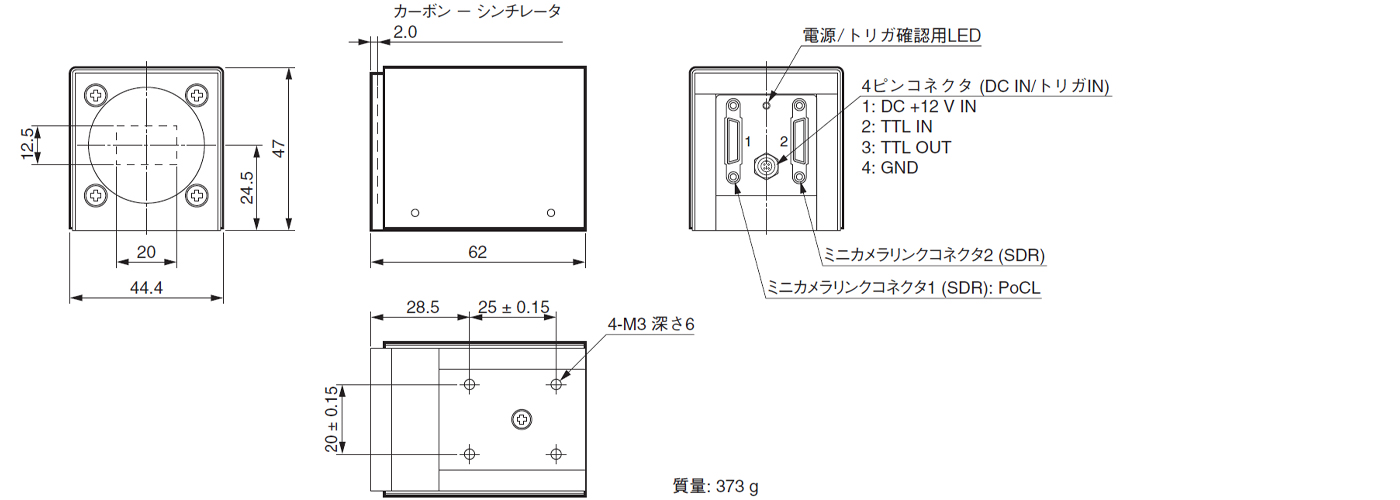

外形寸法図(単位:mm)
