X線TDI-CMOSカメラ

C17300シリーズ

X線TDI-CMOSカメラは、高精度なインラインX線内部検査を実現するカメラです。CMOSエリアセンサを採用し、複数ラインのセンサ出力を加算 / 平均化することで、高速に移動する対象物を高感度かつ高解像度で撮像します。 さらに、低線量下でも高いS/Nを維持できるため、従来モデルに比べて対象物へのダメージを抑えながら、鮮明な画像取得が可能です。

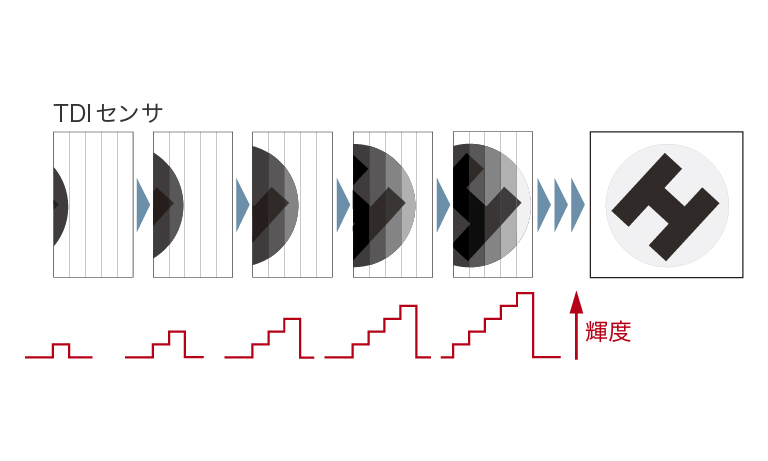

高速読み出し・高解像度・高感度を実現するTDI-CMOS技術

TDI-CMOS技術は、CMOSエリアセンサを用いて、複数ラインのセンサ出力を加算/平均化することで移動体を撮像する技術です。

センサの各ラインでデータ取得するタイミングと、センサ面に入射している対象像が移動するタイミングを合わせることで、センサの垂直段数分露光することができます。これにより、従来のリニアセンサと比較して、移動体を高速かつ高感度で撮像することが可能です。

※ Time Delay Integrationの略称。

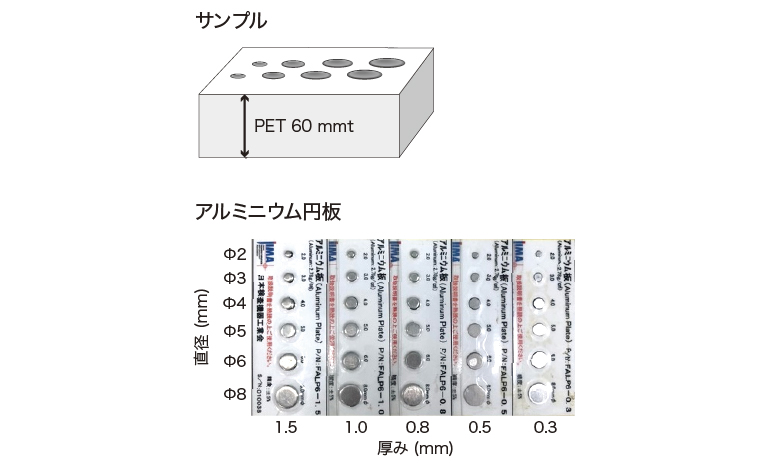

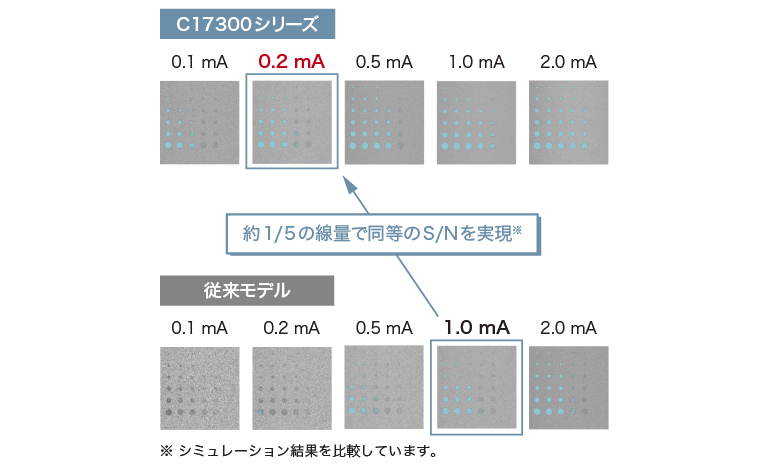

低線量下でも高いS/N を実現

撮像条件

搬送速度:20 m/分

管電圧:60 kV

管電流:0.1 mA~2.0 mA

高感度

TDI-CMOS技術を用いることで、従来モデルよりも高感度で撮像することが可能です。

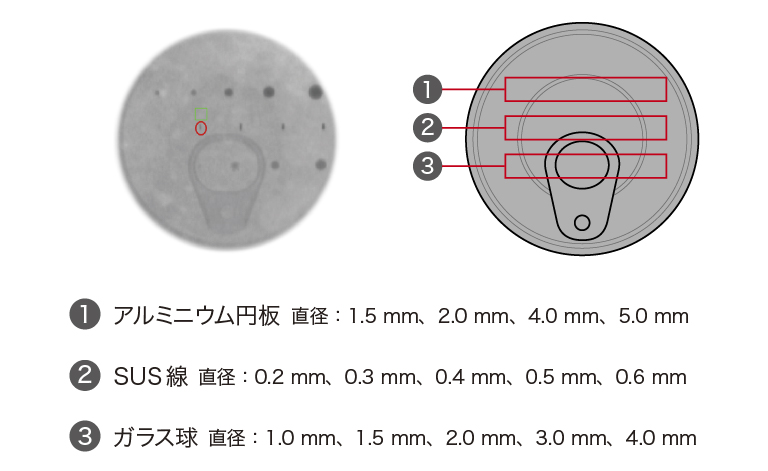

撮像例 (ツナ缶)

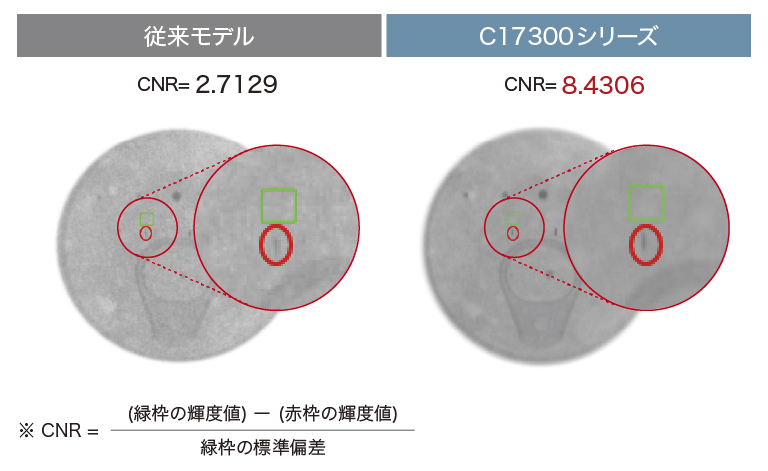

実画像でのCNR比較 (SUS線 直径0.3 mmの比較)

撮像例

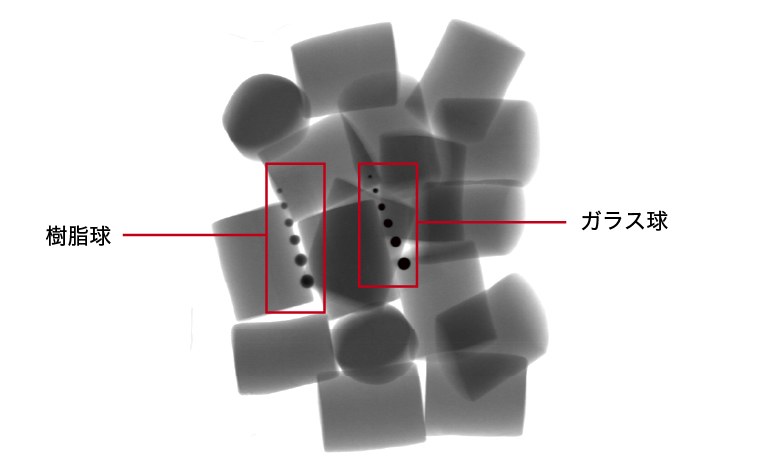

マシュマロ (箱菓子)

撮像条件

搬送速度:40 m/分

管電圧:50 kV

管電流:2 mA



異物

ガラス球 (直径)

2.0 mm、3.0 mm、4.0 mm、 5.0 mm、6.0 mm、7.0 mm

樹脂球 (直径)

3.2 mm、4.0 mm、5.0 mm、6.0 mm、7.2 mm、8.0 mm

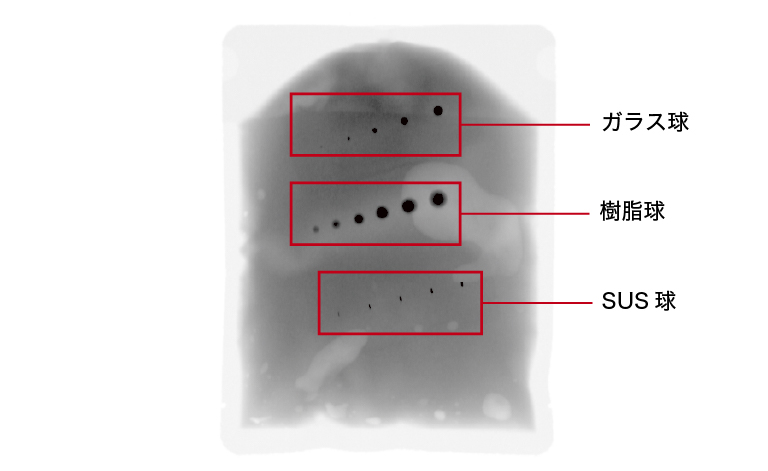

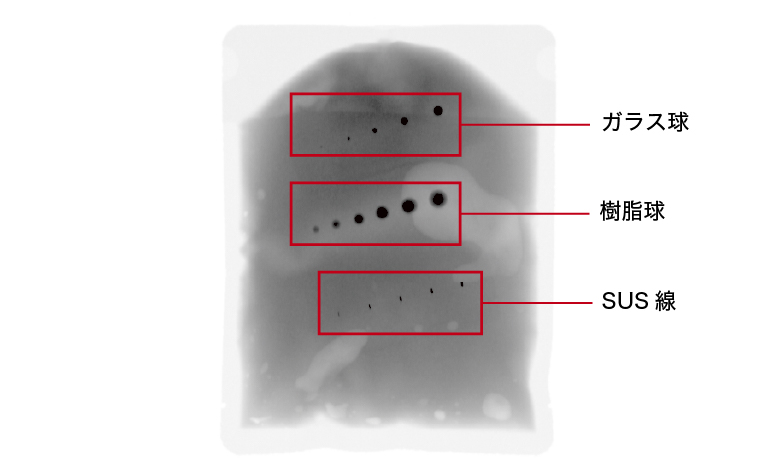

パスタソース (パウチ)

撮像条件

搬送速度:40 m/分

管電圧:50 kV

管電流:2 mA



異物

ガラス球 (直径)

1.0 mm、1.5 mm、2.0 mm、3.0 mm、4.0 mm

樹脂球 (直径)

3.2 mm、4.0 mm、5.0 mm、6.0 mm、7.2 mm、8.0 mm

SUS線 (直径)

0.2 mm、0.3 mm、0.4 mm、0.5 mm、0.6 mm

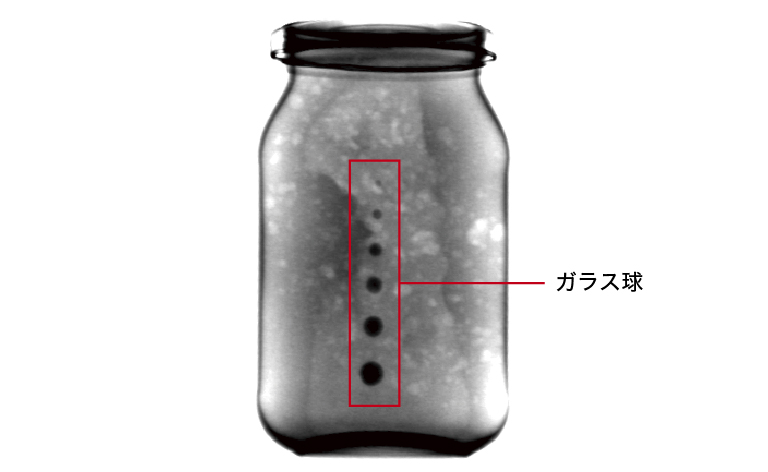

トマトソース (瓶)

撮像条件

搬送速度:40 m/分

管電圧:120 kV

管電流:2.5 mA



異物

ガラス球 (直径)
2.0 mm、3.0 mm、4.0 mm、 5.0 mm、6.0 mm、7.0 mm

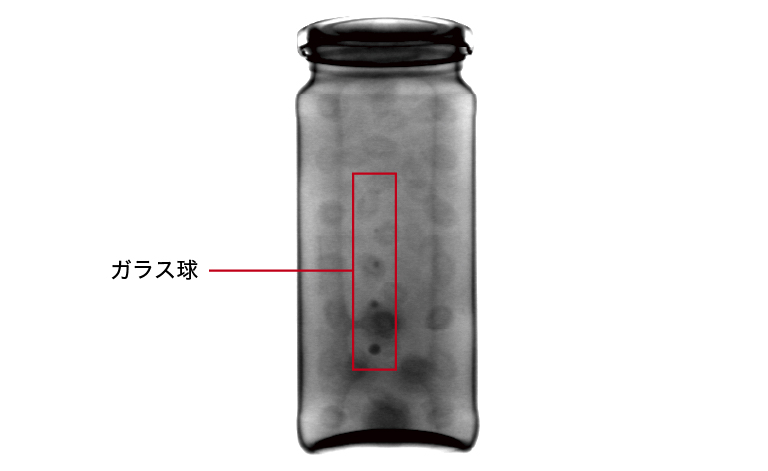

オリーブ (瓶)

撮像条件

搬送速度:40 m/分

管電圧:120 kV

管電流:2.5 mA



異物

ガラス球(直径)

1.0 mm、1.5 mm、2.0 mm、3.0 mm、4.0 mm

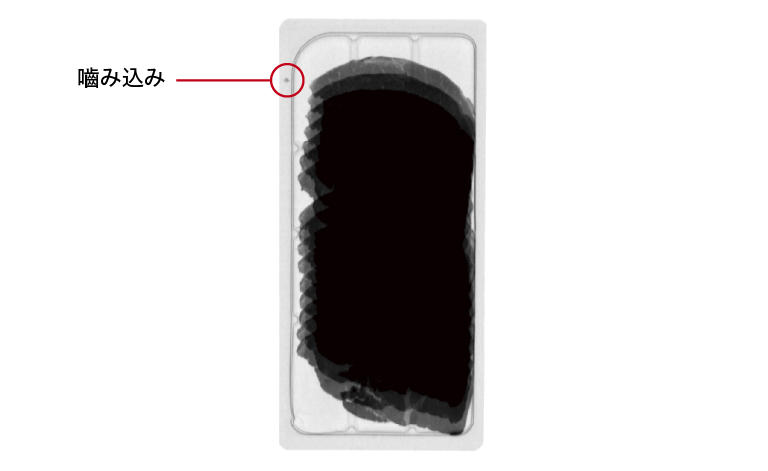

生ハム (パック)

撮像条件

搬送速度:40 m/分

管電圧:30 kV

管電流:3 mA



 内容物のシール部への噛み込みを検出

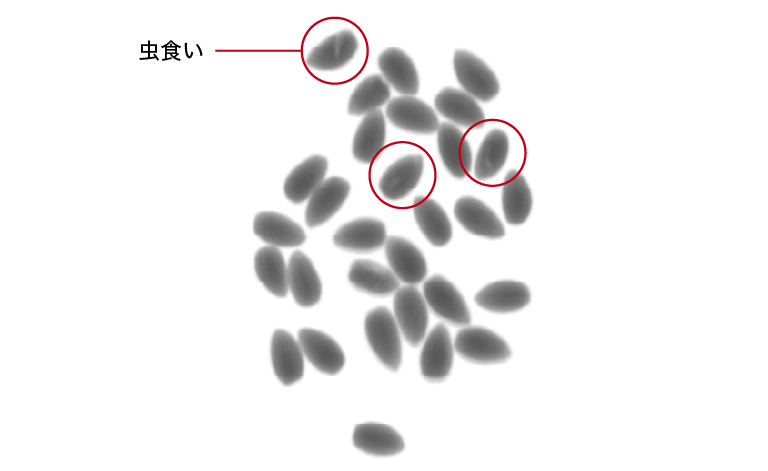

アーモンド (原料)

撮像条件

搬送速度:100 m/分

管電圧:50 kV

管電流:6 mA



虫食いの検出

仕様

型名 C17300-30UP C17300-40UP C17300-60UP
画素ピッチ 0.4 mm
画素数 768 (H) × 8 (V) 1024 (H) × 8 (V) 1536 (H) × 8 (V)
検出幅 307.5 mm 410 mm 615 mm
対応ラインスピード 4.0 m/分 ~ 200 m/分 (0.167 kHz ~ 8.333 kHz)
推奨使用(X線感度)範囲 10 kV ~ 160 kV
検出方式 シンチレータ方式
デジタル出力 14 bit
データ出力インターフェース USB 3.0
電源 DC +24 V
動作周囲温度 0 ℃ ~ +40 ℃
動作周囲湿度 30 % ~ 80 % (結露しないこと)
保存周囲温度 ー10 ℃ ~ +50 ℃
保存周囲湿度 90 %以下 (結露しないこと)

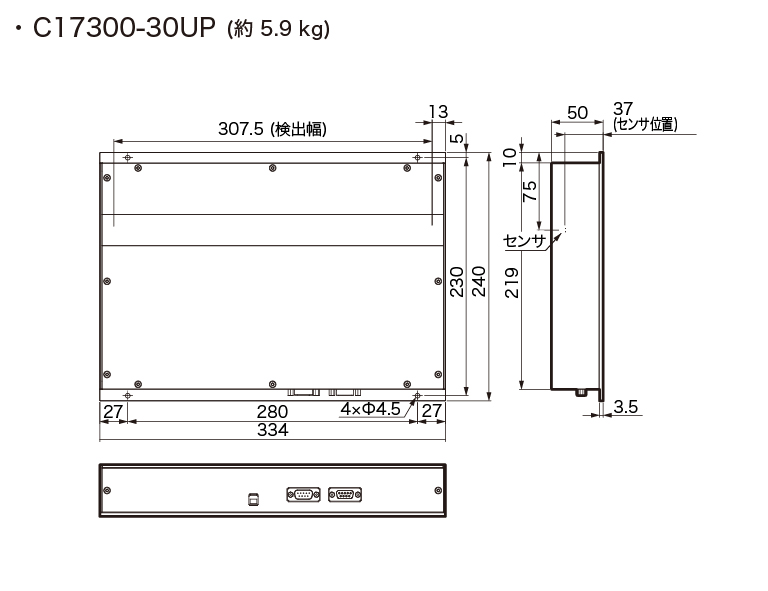

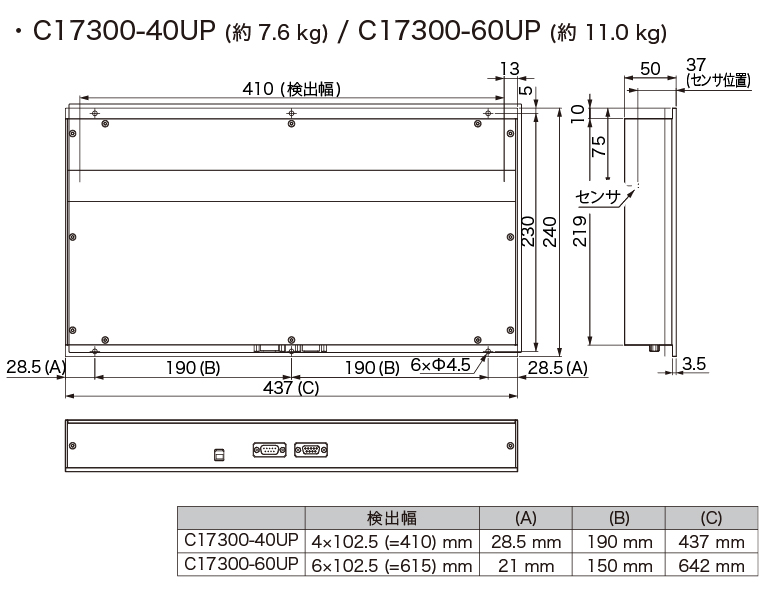

外形寸法図
