PILAS – ピコ秒パルスダイオードレーザ

PILASシリーズは、産業用途および科学用途の両方に対応するよう設計されています。

375 nm ～ 1550 nmの範囲で10種類以上の波長、シングルショットから40 MHzの繰り返し周波数、内部または外部トリガーから選択可能です。

PILASシリーズは、アライメント不要かつメンテナンスフリーな、24時間365日の連続稼働が可能です。

特長
製品詳細
モデル一覧
仕様
外形寸法図 (単位: mm)

特長

波長範囲: 375 nm ～ 1550 nm
パルス幅: 通常 < 60 ps
連続可変繰り返し周波数
超低タイミングジッタ (< 3 ps rms)
外部レーザトリガ
アライメント不要・メンテナンスフリー

製品詳細

本製品は、マスターモードまたはスレーブモードのどちらでも、最大40 MHzのパルスオンデマンド動作が可能で、外部ソースからのトリガーも容易です。

半導体レーザダイオードのゲインスイッチ動作により、40 ps ～ 100 psのパルス幅で、超低タイミングジッタ (<3 ps RMS) の光パルスを出力できます。

ピーク出力は選択するバージョンによって異なり、波長範囲は375 nm ～ 1550 nmで、20 mWから400 mWまで対応します。

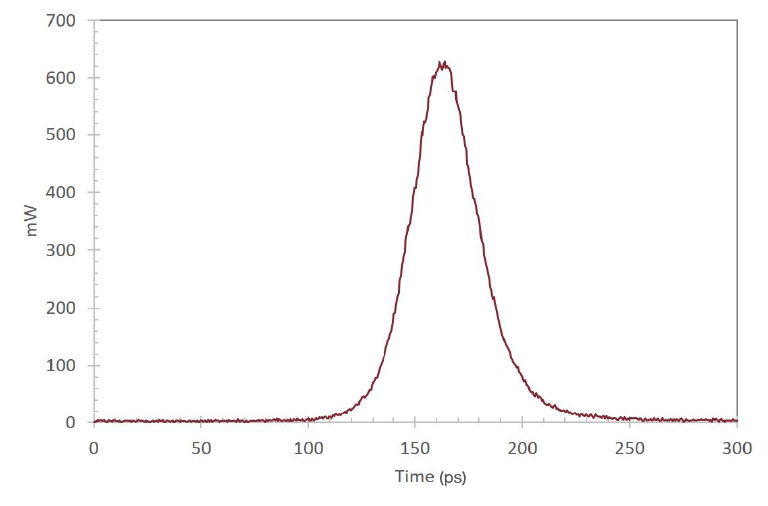

代表的なパルス形状

メンテナンスフリー＆高信頼性

パルスの欠落やQスイッチング不安定性のない、信頼性の高いパルス生成を実現します。

PILASシリーズは、製品寿命を通じてメンテナンスフリーであり、24時間365日の連続稼働を想定して設計されています。

モデル一覧

Lasers with free space output

Lasers with fiber output with FC/APC connector

	PiL037-FS	PiL040-FS	PiL044-FS	PiL048-FS	PiL051-FS	PiL063-FS	PiL067-FS	PiL069-FS	PiL085-FS	PiL094-FS	PiL106-FS	PiL155-FS
波長	375±10 nm	405±15 nm	440±20 nm	480±20 nm	510±15 nm	635±15 nm	665±15 nm	690±15 nm	850±15 nm	940±20 nm	1060±20 nm	1550±20 nm
スペクトル幅	< 5 nm	< 5 nm	< 5 nm	< 10 nm	< 10 nm	< 7 nm	< 7 nm	< 7 nm	< 10 nm	< 15 nm	< 15 nm	< 15 nm
パルス幅	< 70 ps	< 45 ps	< 70 ps	< 80 ps	< 110 ps	< 50 ps	< 45 ps	< 50 ps	< 50 ps	< 50 ps	< 50 ps	< 50 ps
ピーク出力	> 150 mW	> 350 mW	> 250 mW	> 150 mW	> 100 mW	> 200 mW	> 200 mW	> 200 mW	> 200 mW	> 150 mW	> 150 mW	> 40 mW
平均出力 (最大繰返し周波数時)	> 0.5 mW	> 0.8 mW	> 0.7 mW	> 0.8 mW	> 0.6 mW	> 0.5 mW	> 0.5 mW	> 0.6 mW	> 0.5 mW	> 0.35 mW	> 0.35 mW	> 0.04 mW
最大繰り返し周波数	40 MHz	40 MHz	40 MHz	40 MHz	40 MHz	40 MHz	40 MHz	40 MHz	40 MHz	40 MHz	40 MHz	40 MHz

	PiL037-FC	PiL040-FC	PiL044-FC	PiL048-FC	PiL051-FC	PiL063-FC	PiL067-FC	PiL069-FC	PiL085-FC	PiL094-FC	PiL106-FC	PiL155-FC
波長	375±10 nm	405±15 nm	440±20 nm	480±20 nm	510±15 nm	635±15 nm	665±15 nm	690±15 nm	850±15 nm	940±20 nm	1060±20 nm	1550±20 nm
スペクトル幅	< 5 nm	< 5 nm	< 5 nm	< 10 nm	< 10 nm	< 7 nm	< 7 nm	< 7 nm	< 10 nm	< 15 nm	< 15 nm	< 15 nm
パルス幅	< 70 ps	< 45 ps	< 70 ps	< 80 ps	< 110 ps	< 50 ps	< 45 ps	< 50 ps	< 50 ps	< 50 ps	< 50 ps	< 50 ps
ピーク出力	> 60 mW	> 160 mW	> 100 mW	> 60 mW	> 40 mW	> 80 mW	> 80 mW	> 80 mW	> 80 mW	> 80 mW	> 60 mW	> 20 mW
平均出力 (最大繰返し周波数時)	> 0.2 mW	> 0.25 mW	> 0.3 mW	> 0.3 mW	> 0.2 mW	> 0.2 mW	> 0.3 mW	> 0.2 mW	> 0.2 mW	> 0.15 mW	> 0.15 mW	> 0.02 mW
最大繰り返し周波数	40 MHz/td>	40 MHz	40 MHz	40 MHz	40 MHz	40 MHz	40 MHz	40 MHz	40 MHz	40 MHz	40 MHz	40 MHz

仕様

光学的特性

繰り返し周波数^*1	パルスオンデマンド～ 40 MHz
周波数分解能	1 Hz @ 50 Hz
ビーム品質、TEM00	M₂ <1.2
PER	> 20 dB (ファイバ出力タイプは無偏光)
タイミングジッタ	< 3 ps rms
ビーム出射方式	空間出力またはSMファイバ (1 m FC / APC)

*1 外部トリガによるパルスオンデマンド。内部トリガ> 25 Hz

機械的特性

レーザーヘッド寸法	95 mm × 31 mm × 181 mm
レーザヘッド質量	0.45 kg
スタンドアロン制御ユニット寸法	235 mm × 88 mm × 326 mm
スタンドアロン制御ユニット重量	2.5 kg
ウォームアップ時間	< 10 分
動作温度	+15 ℃ ～ +35 ℃
保存温度	-15 ℃ ～ +60 ℃
オン / オフサイクル数	> 10,000
寿命	> 10,000 時間

電気的特性

電源	12 VDC / 3 A 100 VAC ～ 264 VAC / 47 Hz ～ 63 Hz
消費電力	< 30 W
冷却方式	空冷
トリガ入力^*1	TTL または ±5 V @50 Ω (BNC)
トリガ入力遅延	自由空間< 50 ns / ファイバ < 60 ns
トリガー出力 (同期)	+5 V @50 Ω (BNC)
インターロック	2.5 mmモノラルT (ジャックコネクタ)
外部通信	USB 2.0 または RS232

*1 外部トリガによるパルスオンデマンド。内部トリガ> 25 Hz

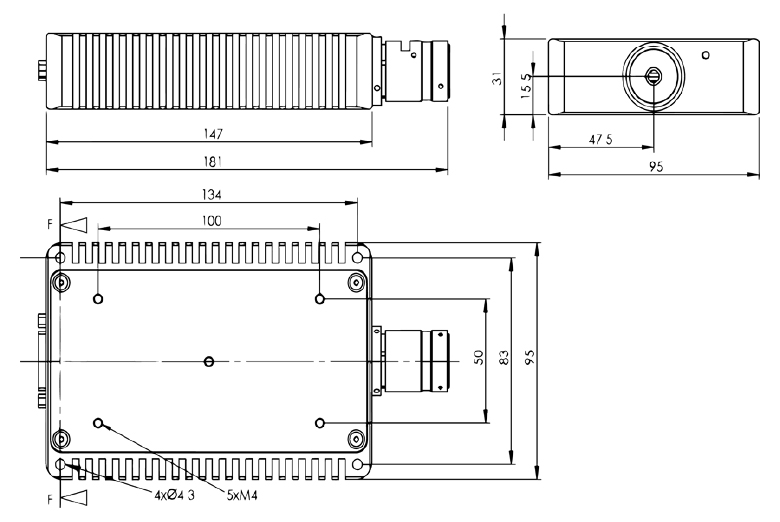

外形寸法図 (単位: mm)
