ダイクロイックフィルタ

SuperK SPLITシリーズ

SuperK SPLIT – スペクトルスプリッタ

SuperK SPLITは、SuperKのスペクトルを2つの広帯域スペクトル出力に分割するパッシブフィルタです。内蔵の着脱式1インチフィルタホルダを使用することで、特定の波長範囲に合わせてフィルタリングが可能です。

標準仕様では、SuperK SPLIT は可視 (VIS)および近赤外 (NIR)の2つの出力を備えています。バンド間の分割位置は、SuperKスペクトル内の任意の位置で選択可能です。

特長

  • 可視光 (VIS)と近赤外 (NIR)の分離
  • 産業用途で実績のあるファイバ接続
  • 多様なファイバインターフェース
  • SuperKシリーズの各種光源と組み合わせて使用可能
  • プラグ&プレイ対応アクセサリ

製品詳細

VIS/IRまたはNIR/IRに対応

SPLITは、VIS/IR (可視/赤外)とNIR/IR (近赤外/赤外)の2種類の標準構成を用意しています。その他の分割波長構成についてもご要望に応じて提供可能です。

出力オプション

標準仕様では、SuperK SPLITはコリメート出力を提供します。SuperK SPLITは、広帯域ファイバに加え、FC/PCコネクタやコリメータなど多様な終端オプションを備えた高性能ファイバデリバリシステムであるSuperK FDSおよびLINKファイバデリバリシステムと組み合せることが可能です。また、Thorlabs社のケージや接続システムのほか、Shafter & Kirchhoff社のファイバマウントとの互換性も備えています。

また、SuperK SPLITにはクリーンアップフィルタなどの1インチ光学素子を装着できる着脱式の外部フィルタホルダが付属しており、光学系の設計に最大限の柔軟性を提供します。

取り付けオプション

SuperK SPLITは、当社のすべてのフィルタリングアクセサリに適合する、ファイバ接続部の前段にある外部フィルタホルダアドオンを使用して取り付けることができます。これにより、ビーム経路上に任意の標準1インチフィルタを追加することができます。

仕様

光学的特性

  VIS/IR NIR/IR
波長分割範囲 400 nm ~ 830 nm / 915 nm ~ 2400 nm 400 nm ~ 1120 nm / 1180 nm ~ 2400 nm
可視光最小透過率 85 % 83 %
可視光平均透過率 96 % 95 %
赤外最小透過率 80 % 85 %
赤外平均透過率 88 % 92 %

機械的特性

  VIS/IR NIR/IR
動作温度 15 ℃ ~ 30  ℃
保存温度 (結露なきこと) 5 ℃ ~ 50  ℃
湿度 20 % ~ 80 %
質量 ≈ 4.5 kg

電気的特性

  VIS/IR NIR/IR
メカニカルシャッタ 両ポートに統合
レーザ安全インターロック 内蔵 (SuperKシリーズと連動)

スペクトル例

NIR SuperK SPLIT

VIS SuperK SPLIT

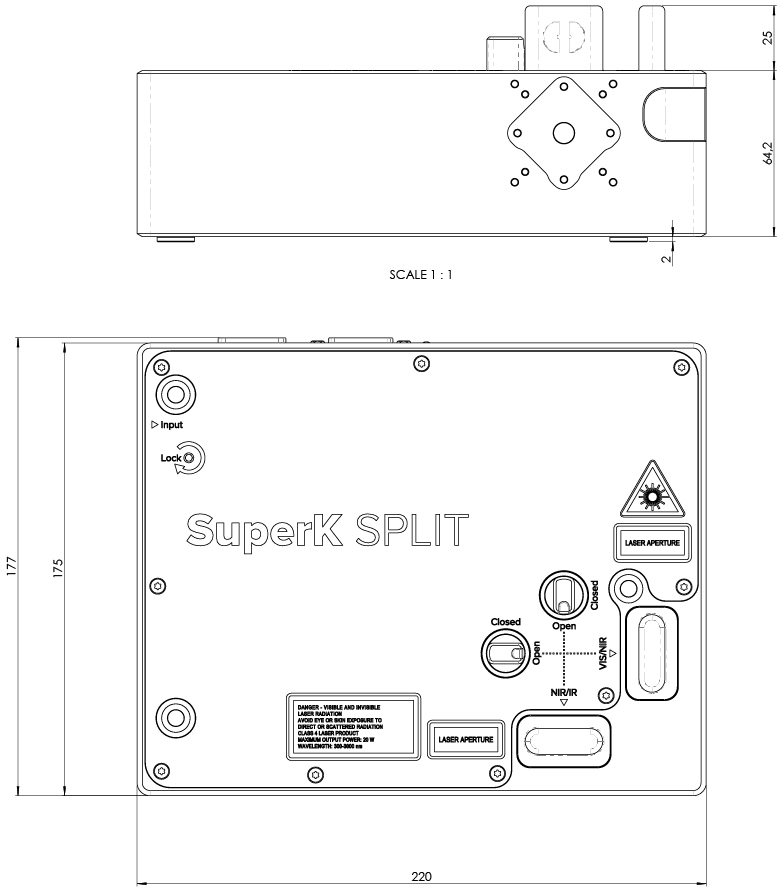

外形寸法図 (単位: mm)

製品の購入やさらに詳しい情報についてはお問い合わせください。
