フェムト秒レーザ

ORIGAMI XP - green harmonic 2 port

ORIGAMI XP – 赤外(IR)と緑(Green)の2波長を切り替えて出力可能

green harmonic 2 portを使用することにより、波長515 nm (20 μJ)と1030 nm (40 μJ)との間で切り替えが可能になります。さらに、05XPSではより高いパルスエネルギーが得られ、515 nmで35 μJ、1030 nmで70 μJを出力します。波長切替はソフトウェア制御により行われます。

仕様

光学的特性

  IR Port Green Port
中心波長 1030 nm 515 nm
パルス幅 < 370 fs
平均光出力 > 5 W > 2.5 W
パルスエネルギー 70 μJ 35 μJ
ピーク出力 > 150 MW > 75 MW
スペクトル帯域幅 < 7.5 nm < 3.5 nm
繰り返し周波数 シングルショット 〜 1 MHz
ビーム品質、TEM00 M² < 1.3
PER > 17 dB (水平方向)
出力安定性 (12時間、一定温度) < 1 % rms
楕円率 < 1.2
パルス間安定性 < 1 % rms
ポインティング安定性 (12時間、一定温度) < 15 μrad/℃
ビーム出射方式 空間出力、コリメート

機械的特性

  IR Port Green Port
ウォームアップ時間 (ウォームスタート) - < 10 分
ウォームアップ時間 (コールドスタート) - < 30 分
動作温度 - 18 ℃ ~ 28 ℃
保存温度 - -20 ℃ ~ 55 ℃
レーザーヘッド寸法 (W×H×L) - 551 mm × 176 mm × 438 mm
電源ユニット寸法 (W×H×L) - 165 mm × 85 mm × 314 mm
レーザヘッド質量 - 32 kg
冷却方式 - 空冷または水冷

電気的特性

  IR Port Green Port
電源 - 24 VDC / 20 Aまたは90 VAC ~ 264 VAC、47 Hz ~ 63 Hz
消費電力 - < 500 W

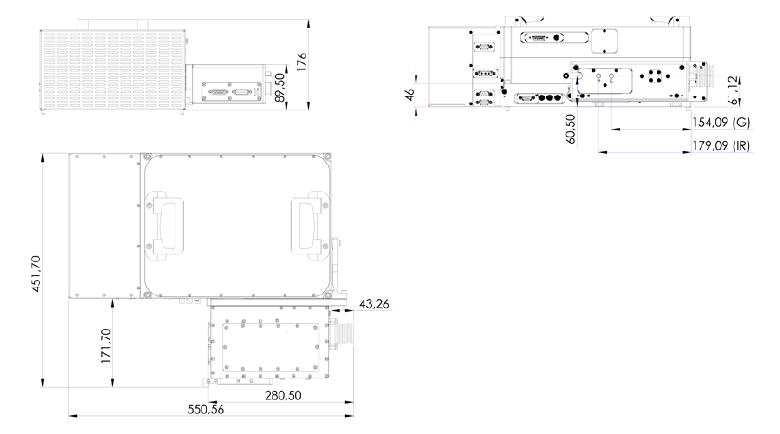

外形寸法図 (単位: mm)
