フェムト秒レーザ

ORIGAMI XP - UV harmonic 2 port

ORIGAMI XP – 紫外 (UV)において、2波長切替機能を搭載

UV harmonic 2 portを使用することにより、波長343 nm (10 μJ)と1030 nm (40 μJ)との間の切り替えが可能になります。さらに、ORIGAMI 03XPS‑2Pではより高いパルスエネルギーが得られ、343 nmで17.5 μJ、1030 nmで70 μJを出力します。

仕様

光学的特性

  IR Port UV Port
中心波長 1030 nm 343 nm
パルス幅 < 370 fs < 400 fs
平均光出力 > 5 W > 1.5 W
パルスエネルギー 70 μJ 20 μJ
ピーク出力 > 150 MW > 50 MW
スペクトル帯域幅 < 7.5 nm < 1nm
繰り返し周波数 シングルショット 〜 1 MHz
ビーム品質、TEM00 M² < 1.3
PER > 17 dB (水平方向) > 20 dB (水平方向)
ビーム径 - -
出力安定性 (12時間、一定温度) < 1 % rms < 2 % rms
楕円率 < 1.2
パルス間安定性 < 1 % rms < 2 % rms
ポインティング安定性 (12時間、一定温度) < 15 μrad/℃
ビーム出射方式 空間出力、コリメート

機械的特性

  IR Port UV Port
ウォームアップ時間 (ウォームスタート) - < 10 分
ウォームアップ時間 (コールドスタート) - < 30 分
動作温度 - 18 ℃ ~ 28 ℃
保存温度 - -20 ℃ ~ 55 ℃
レーザーヘッド寸法 (W × H × L) - 585.6 mm × 176 mm ×  438.5 mm
電源ユニット寸法 (W × H × L) - 165 mm × 85 mm × 314 mm
レーザヘッド質量 - 33 kg
冷却方式 - 空冷または水冷

電気的特性

  IR Port UV Port
電源 - 24 VDC / 20 Aまたは90 VAC ~ 264 VAC、47 Hz ~ 63 Hz
消費電力 - < 500 W

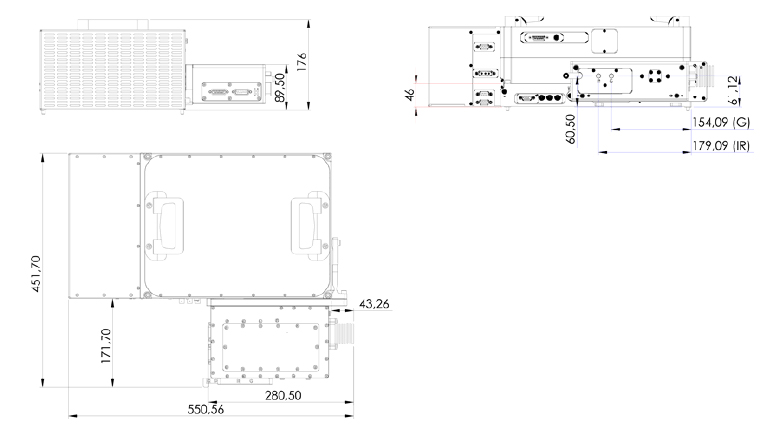

外形寸法図 (単位: mm)
