イメージングプレートリーダモジュール

C15082

高画質・高速で小型のイメージングプレート読み取り用モジュール



CR (Computed Radiography)におけるイメージングプレート (Imaging Plate: IP)の読み取りに最適化されたモジュールです。
MEMSミラーでスキャンした励起用レーザをIPに照射することで生じる蛍光を高感度検出器であるMPPCで受光します。レーザスキャンエンジン、MPPCアッセンブリ、駆動回路から構成されており、コンパクトな筐体に収められています。これらは光学的に高精度で調整されているため、高いS/N比と画像分解能が得られます。



■特長
・高解像度:
    12 LP/mm ~ 14 LP/mm (高解像度モード)
    11 LP/mm ~ 12 LP/mm (標準モード)
・高速読み取り: 3.6 s (標準モード)
・高いS/N比
・超小型: 75 mm × 60 mm × 34 mm

必ずお読みください

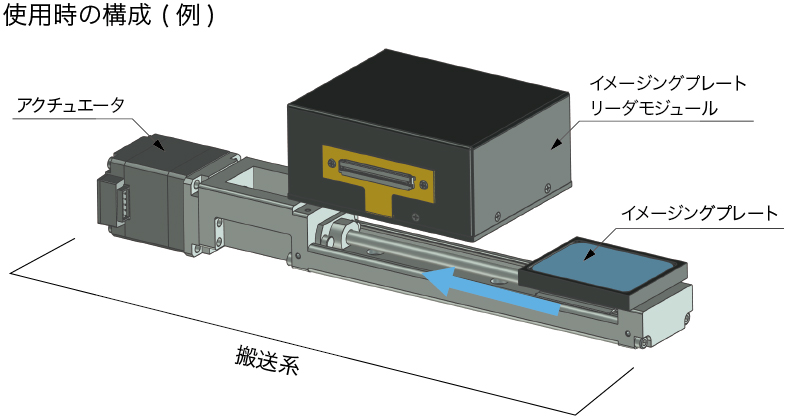

本イメージングプレートリーダモジュールは、1次元スキャンを行う製品です。2次元画像の取得のためには、右図のようなイメージングプレートを搬送する機構が必要です。搬送機構につきましては、お客様側でご用意ください。なお、初期評価用として、搬送機構を備えたデモ機 (評価用装置)を用意しています。ご希望の際は、弊社営業までお問い合わせください。

イメージングプレートリーダモジュールは、一次元スキャンを行う光学モジュールです。IPスキャナーなどのCR装置への組み込みを想定した製品であり、本製品単体では二次元画像の取得はできません。二次元画像を取得するためには、イメージングプレートを搬送する搬送系やデータ通信回路などの周辺機構が別途必要です。これらは、お客様にて設計・ご用意いただく必要があります。


なお、初期評価用として、搬送系を備えたデモ機(評価用装置)を用意しています。ご希望の際は、弊社営業までお問い合わせください。

ipr-module_image

仕様

コマンドインターフェース SPI
画像データ A/D分解能 16 bit
画像データ 出力方式 パラレルバス
ピーク発振波長 typ. 660 nm
対応IPサイズ 0/1/2/3
画素数 (標準モード, IPサイズ0/1/2対応) 900 × 1300
画素数 (標準モード, IPサイズ3対応) 900 × 1600
画素数 (高解像度モード, IPサイズ0/1/2対応) 1440 × 2080
画素数 (高解像度モード, IPサイズ3対応) 1440 × 2600

外形寸法図 (単位: mm)
