軟X線源

L11754-01

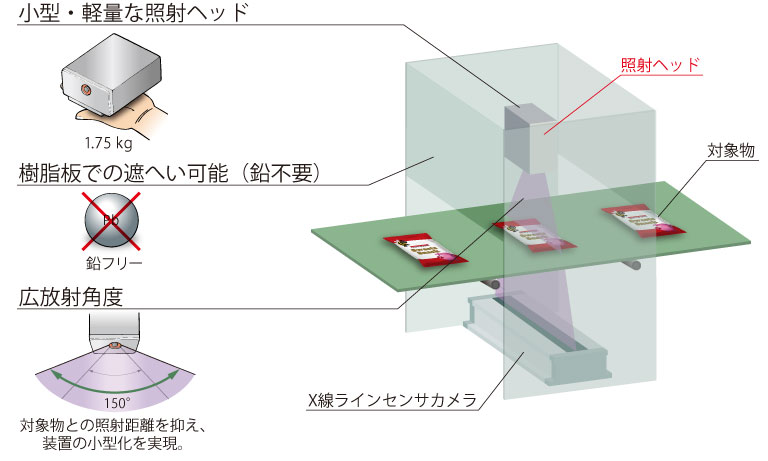

低エネルギー化(15 kV)により、従来困難であった軽元素異物の検査を可能にしたX線源です。小型・軽量・広放射角度で、検査設備のコンパクト化と手軽な導入を実現。 また、鉛を使わず樹脂板での遮へいが可能となり、遮へい設備のコスト削減にも貢献します。

オンラインセミナー(オンデマンド配信)

2022年2月に開催した「軟X線非破壊検査オンラインセミナー」を公開中です。

本セミナーでは、社内で行った検査実験の撮像例を用いて、高精度な検査を手軽に実現する軟X線検査についてご紹介しています。ぜひお気軽にご視聴ください。

特長

用途

●食品・医薬品の包装検査

  • 噛みこみ
  • 内容物(欠け・異物など)

仕様

項目 内容 / 値 単位
管電圧 15 kV
管電流 1 mA
電力 15 W
X線焦点寸法 0.8 mm
X線放射角度 (*1) 150
FOD (*2) 3.2 mm
動作周囲温度 0 ~ +40
保存周囲温度 -10 ~ +60
動作周囲湿度 60 %以下(結露なきこと) ̶
保存周囲湿度 85 %以下(結露なきこと) ̶

照射ヘッド

項目 内容 / 値 単位
照射窓材料/厚さ ベリリウム/0.3 mm
ターゲット材料 タングステン ̶
質量 1750 g

コントローラ

項目 内容 / 値 単位
入力電圧(AC) 100 V ~ 240 V 単相 50 Hz / 60 Hz ̶
消費電力 50 W以下 ̶
質量 (*3) 1620 g

適合規格

項目 内容 / 値 単位
RoHS指令 IEC/EN 63000 Category 9 ̶
EMC IEC/EN 61326-1 Emission Limits: CISPR 11 Group 1 Class A Immunity requirements: Table 2 ̶
LVD IEC/EN 61010-1 ̶

NOTE:
*1: X線出力の50 %となる値
*2: 照射窓から焦点までの距離
*3: 付属品(220 g)を含む

外形寸法図(単位:mm)

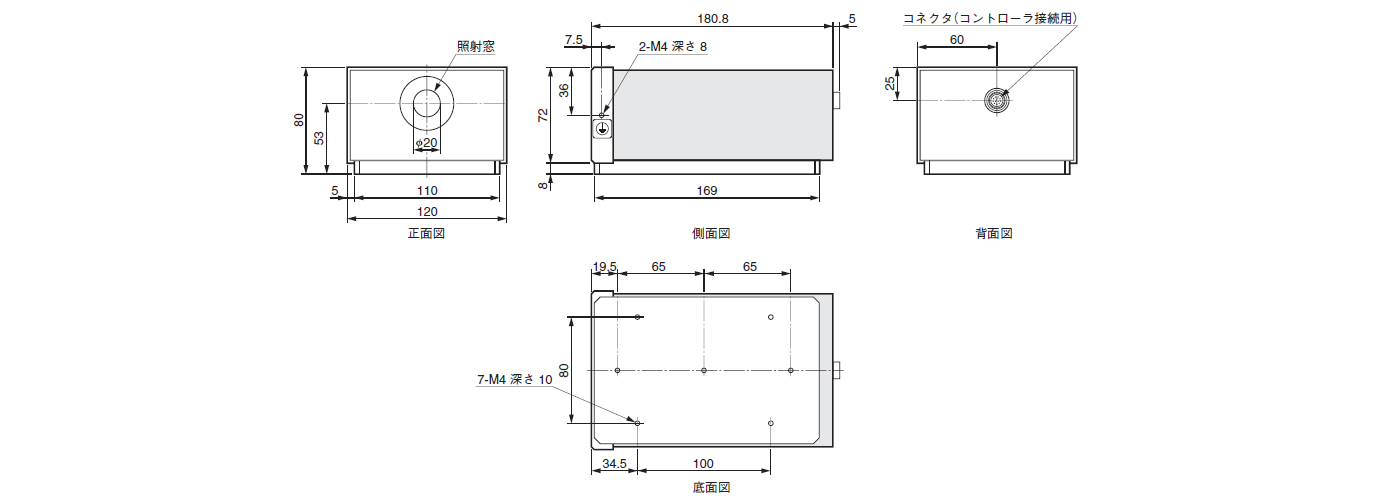

照射ヘッド L11755-01

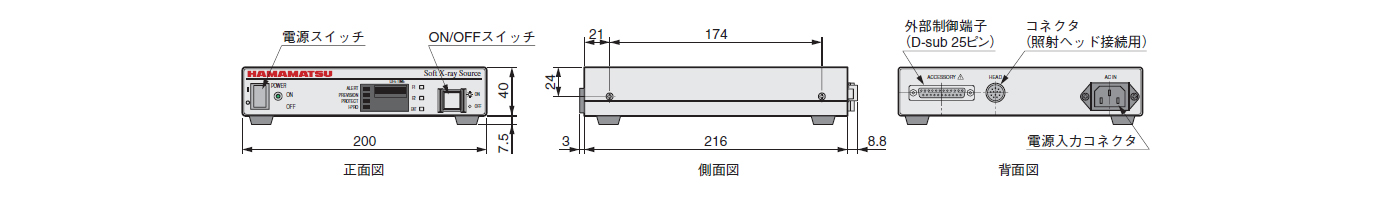

コントローラ C11756-01

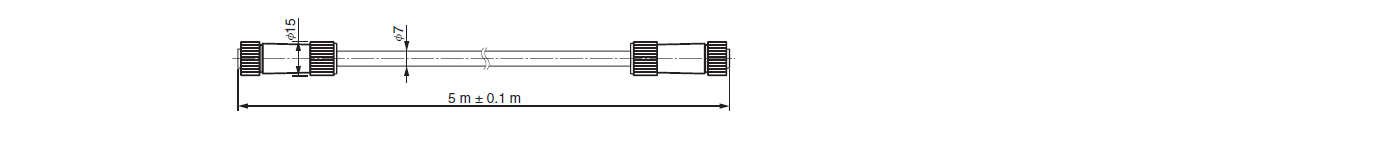

コントロールケーブル A10885-05
