ビームアライナブロック

A10760

無限遠補正の対物レンズを用いることで、FCコネクタの付いた光ファイバケーブルへのレーザ光などの導光や、光ファイバケーブルからのビームを平行光として取り出すためのブロックです。光ファイバの位置決めは、2本のマイクロメータによりXY方向に、ブロック下部にあるマイクロメータでZ方向に微調整できます。
対物レンズの周りにカバーをつけ、さらにブロック外側にもカバーを取り付けることで遮光性を高めています。底面には固定用のM3のねじ穴が2箇所あります。

仕様

型名 移動量(XY軸) 移動量(Z軸) 光ファイバコネクタ 対応可能な対物レンズ 質量
A10760 ±1 mm 3 mm FC M20.32 × P0.706
外径30 mm以下、長さ35 mm以下
同焦点距離45 mm
約420 g

*対物レンズは無限遠補正タイプをご使用ください。
付属:六角レンチ S3.0

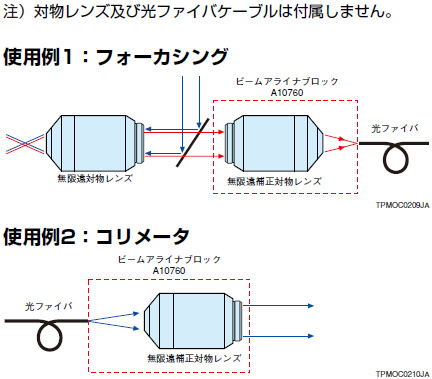

使用例

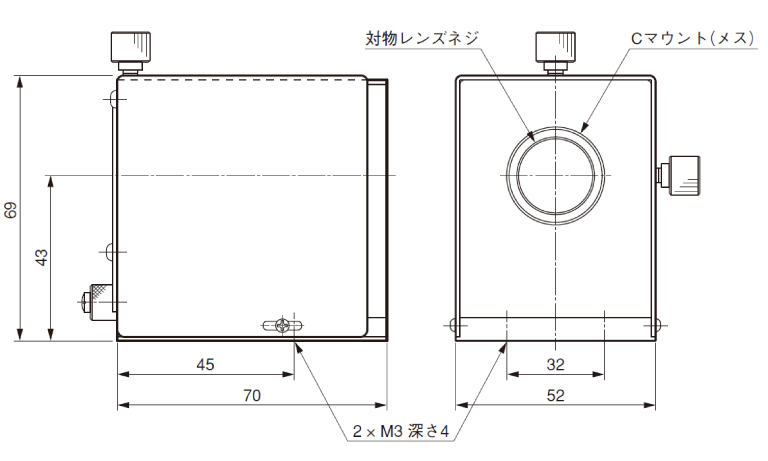

外形寸法図(単位: mm)
