ピンホールブロック

A11027

マウントタイプのピンホールを取り付け、XY方向に位置調整が行える送りねじタイプのホルダブロックです。内蔵されているレンズによりピンホールを通った光を平行にし、光検出器へ導光します。底面、側面には固定用のM3とM4のねじ穴があります。
底面のM3のねじ穴を利用して台座を取り付けています。必要に応じて取り外したり側面に付け替え可能です。

仕様

型名 適応ピンホールマウントサイズ 移動量(XY軸) 調整ねじピッチ 焦点距離 質量
A11027 直径: 16 mm
厚さ: 1.58 mm ~ 1.6 mm
±1.2 0.25 mm 15 mm 約180 g
(台座含む)

付属:ねじリング用工具、六角レンチ S2.5

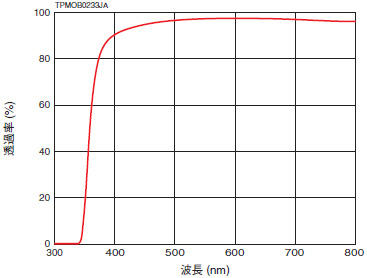

透過率特性

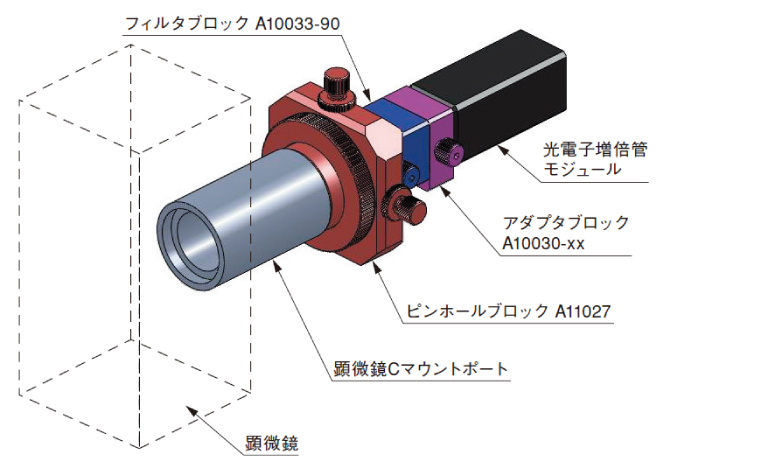

顕微鏡拡張例

顕微鏡の結像光出力のCマウントポートへピンホールブロックA11027を接続することで、共焦点光学系が構築できます。ピンホールを通った光はブロック内蔵のレンズにより平行光にされ、効率よく光電子増倍管モジュールへ導光されます。

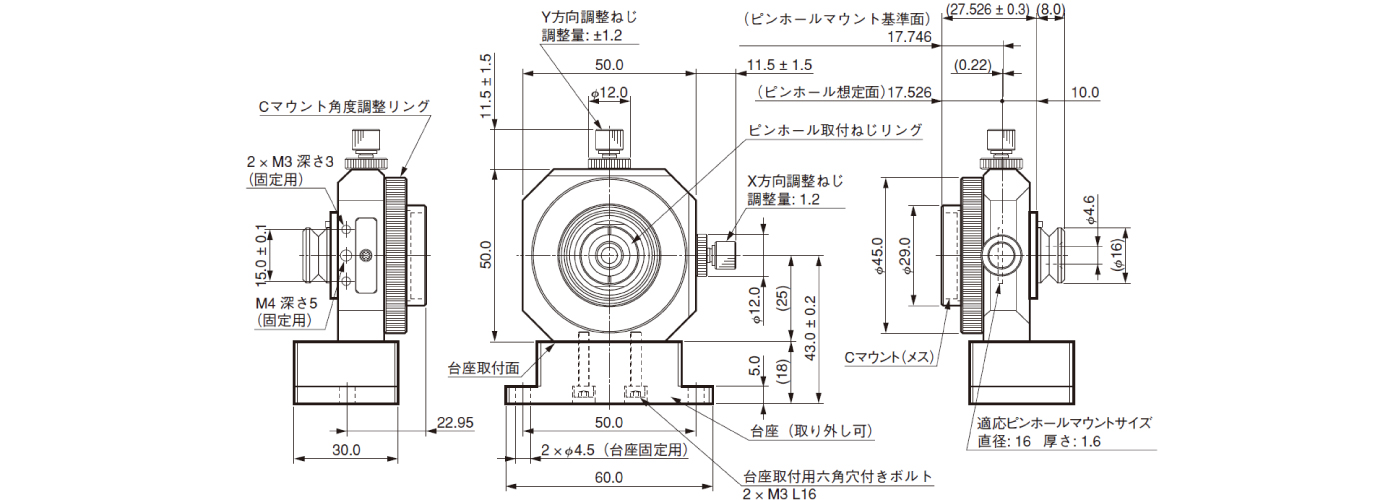

外形寸法図(単位: mm)
