フィルタ用Cマウントブロック

A11213, -01

市販されている直径25 mmの光学フィルタや、直径25 mmのレンズを入れることができるCマウントねじが施されたブロックです。ダイクロイック用CマウントブロックA11214と組み合わせることで、蛍光計測などに使用できます。角度調整ができるため、Cマウント同士のスペーサやCマウントを持つ機器への接続アダプタとしても便利です。

仕様

型名 有効光路径 適応フィルタサイズ 質量
A11213 20 mm 直径: 24 mm ~ 26 mm(推奨 25 mm ~ 25.4 mm)
厚さ: 5 mm(Max.)(推奨 2 mm ~ 5 mm)
約29 g
A11213-01 約30 g

付属:六角レンチ S1.5

接続例

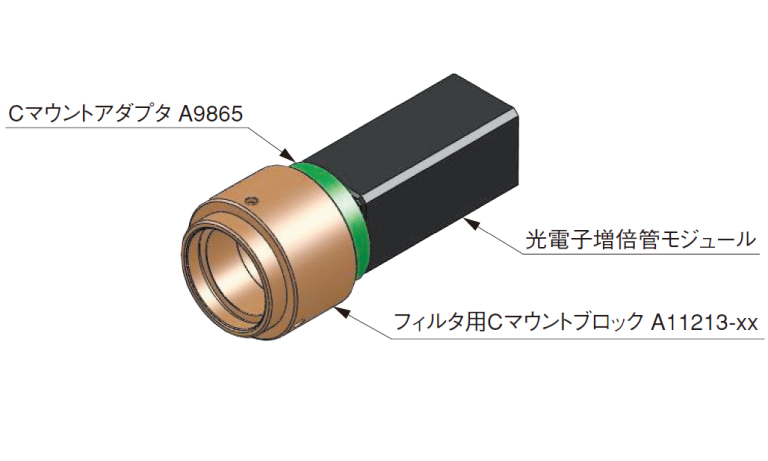

1波長検出

ブロックに組み込まれた光学フィルタにより、特定波長の光のみが透過し光電子増倍管モジュールで検出されます。顕微鏡のCマウントポートへ接続することで、微小エリアの特定波長計測を容易に行うことができます。

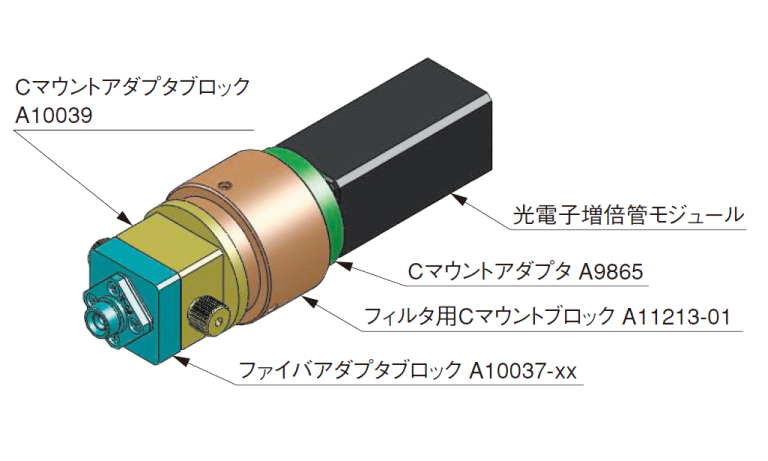

光ファイバケーブルを用いた1波長検出

光ファイバケーブルから出射され拡がった光は、ファイバアダプタブロックA10037シリーズに内蔵されているレンズで平行光にされ、効率よく光電子増倍管モジュールへ導光されます。

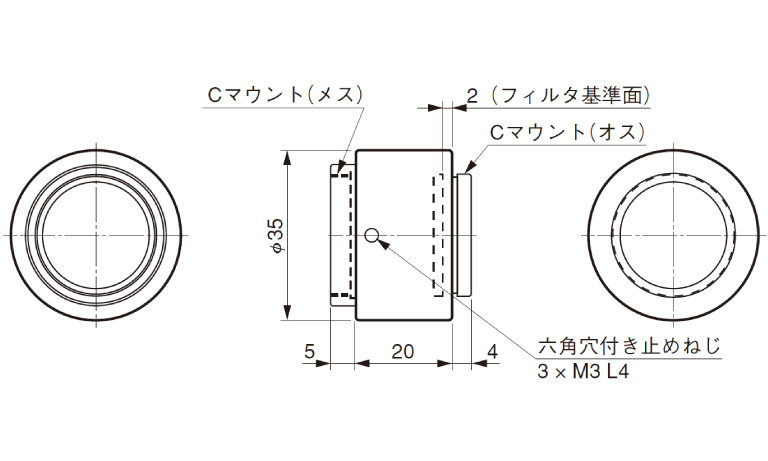

外形寸法図(単位: mm)

A11213(オス-オスタイプ)

A11213-01(オス-メスタイプ)
