ダイクロイック用Cマウントブロック

A11214

45度入射のダイクロイックミラーを入れることができる、Cマウントねじが施されたブロックです。ダイクロイックミラーは、顕微鏡でよく使用されているサイズの市販品を取り付けることができます。

仕様

型名 有効光路径 適応ダイクロイックミラーサイズ 質量
A11214 20 mm 縦横: 25 mm ~ 26 mm (W) × 35 mm ~ 38 mm (H)
厚さ: 0.9 mm ~ 1.1 mm(推奨 1 mm)
約84 g

付属:六角レンチ S2.0

接続例: 光ファイバケーブルを用いた2波長/3波長検出

ブロックに組み込まれたダイクロイックミラーにより、ある波長より短い波長の光は反射し、長い波長の光は透過します。さらに光学フィルタにより、特定波長の光のみが透過し光電子増倍管モジュールで検出されます。

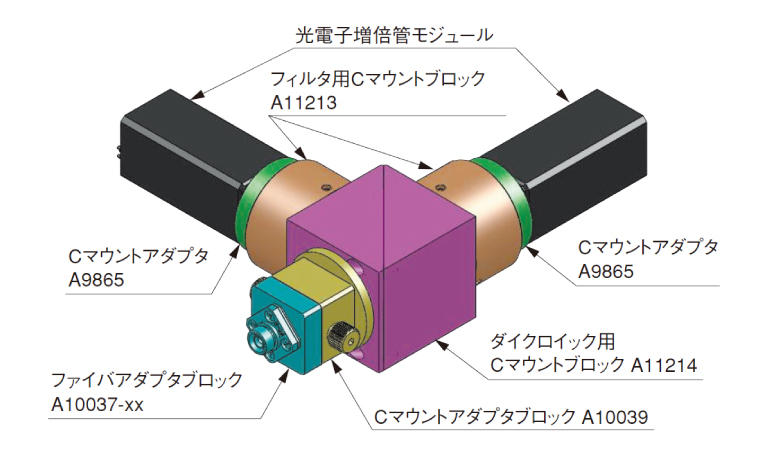

2波長検出

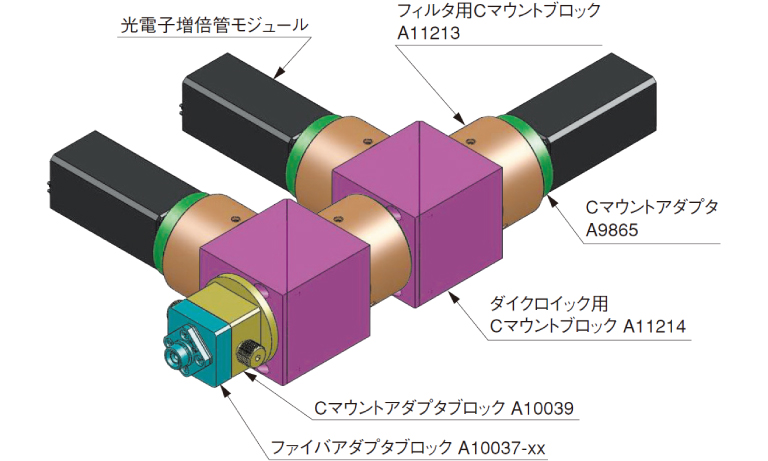

3波長検出

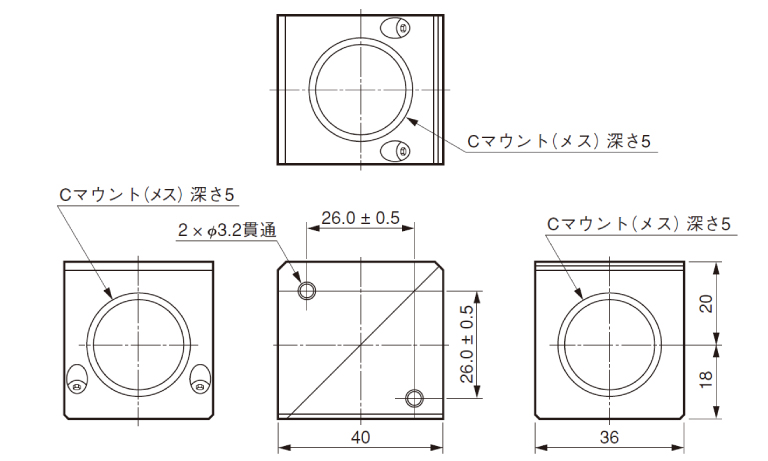

外形寸法図(単位: mm)
