プロファイルセンサ

S9132

2次元射影データ取得用高速フレームレートセンサ

プロファイルセンサは、射影データの取得に特化した高性能CMOSエリアセンサです。X方向、Y方向の射影プロファイル はデータ量が小さいため、通常のエリアセンサに比べスポット光の高速な位置検出、動体検出が可能です。また、従来か らのスポット光検出には2次元PSDが一般的に使用されていますが、これと比較して、出力リニアリティ向上、マルチス ポット光の検出が可能、外部駆動回路の簡便化といった多くのメリットがあります。センサチップ内にタイミング発生回 路、バイアス電圧発生回路、10ビットA/D変換器を内蔵しているため、非常に簡単な外部駆動回路と外部信号処理回路で 動作させることが可能です。


■特長
・2次元射影データ取得用センサ
・高速フレームレート
・低消費電力
・デジタルビデオ出力
・10 ビット/8 ビットADC切り替え機能

画素数 256 + 256
画素ピッチ 7.8 μm
画素サイズ 7.8 × 1996.8 μm
受光面サイズ 1.9968 × 1.9968 mm
フレームレート max. 3200 フレーム/秒 (8ビット), 1600フレーム/秒 (10 ビット)
電源電圧 5.0 V
測定条件 指定のない場合はTa=25 ℃

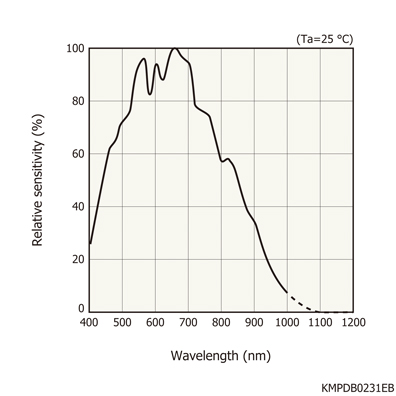

分光感度特性

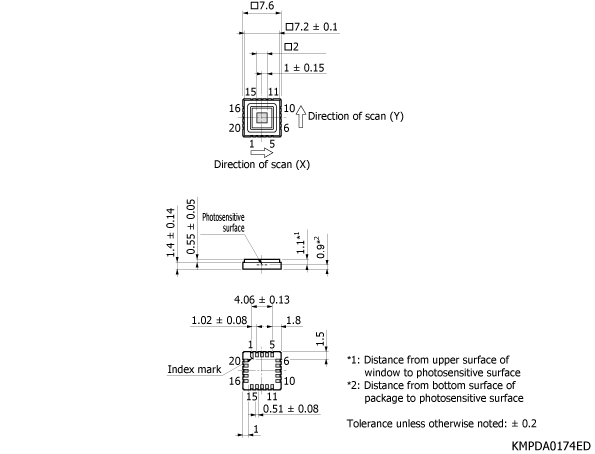

外形寸法図 (単位: mm)
