1次元PSD

S8543

長受光面、表面実装対応 1次元PSD

S8543は表面実装対応セラミックチップキャリアパッケージを使用した長受光面の1次元PSD (位置検出素子)です。 受光面サイズは0.7 × 24 mmで、優れた位置検出特性を実現しています。なお、組み合わせて使用する赤外LEDとしてL5586を用意しています。


■特長
・長受光面: 0.7 × 24 mm
・表面実装対応チップキャリアパッケージ (厚さ t=1.36 mm)
・優れた位置検出特性、分解能

受光面サイズ 0.7 x 24 mm
パッケージ セラミック
最大感度波長 typ. 960 nm
受光感度 typ. 0.58 A/W
感度波長範囲 320~1100 nm
暗電流 max. 15 nA
上昇時間 typ. 20 μs
端子間容量 typ. 65 pF
電極間抵抗 typ. 140 kΩ
測定条件 指定のない場合はTyp. Ta=25 ℃

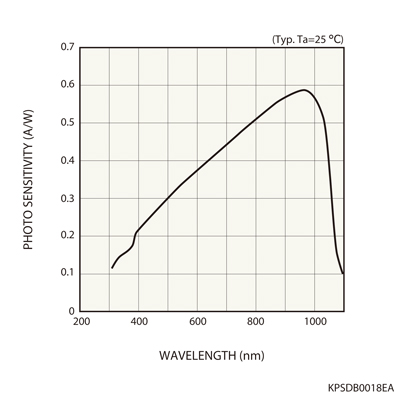

分光感度特性

外形寸法図 (単位: mm)
