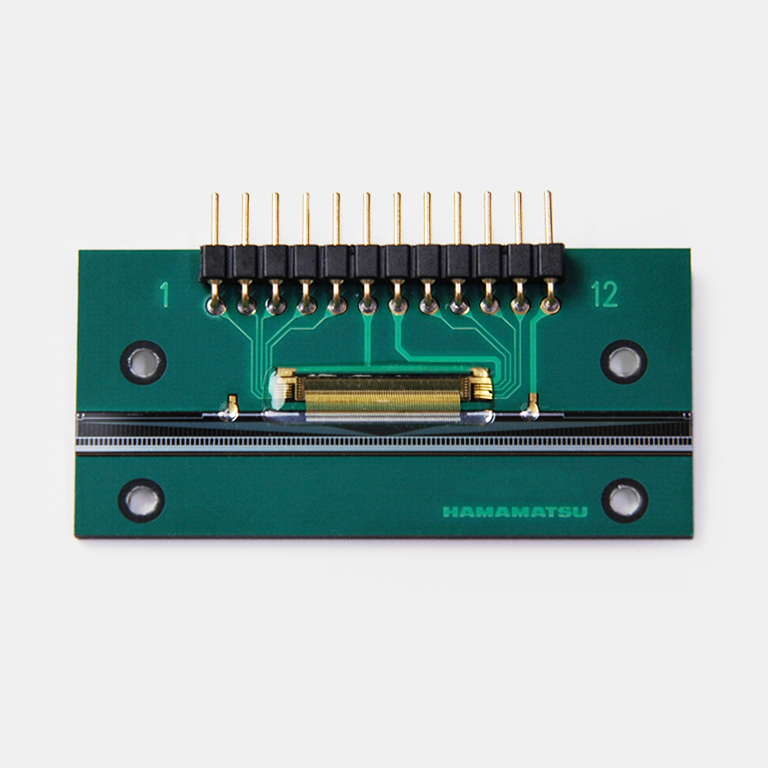

アンプ付フォトダイオードアレイ

S13885-256

フォトダイオードアレイと信号処理ICの組み合わせ

Siフォトダイオードと信号処理ICを組み合わせたラインセンサです。信号処理ICチップの改善によって従来品(S11865/S11866シリーズ)よりも高感度化を実現しました。信号処理ICチップはCMOSプロセスで形成され、タイミング発生回路、シフトレジスタ、チャージアンプアレイ、クランプ回路、ホールド回路が内蔵されているため、外付け回路の構成を簡略化できます。また、本製品を複数配列することにより、長尺イメージセンサを構成することができます。なお、X線検出用に受光部上に蛍光紙を貼ったタイプも用意しています。


■特長
・データレート: 1MHz max.
・素子間ピッチ: 0.2 mm ピッチ × 256 ch
・3.3 V 電圧駆動
・チャージアンプアレイによる同時蓄積方式
・低暗電流 (フォトダイオードをゼロバイアス駆動)
・クランプ回路内蔵により低ノイズ、広ダイナミックレンジ
・タイミング発生回路を内蔵し、2種類のパルスで動作
・受光部上に蛍光紙を貼ったタイプ (X線検出用)も用意 (S13885-256G)

イメージサイズ 51.2 x 0.3 mm
有効画素数 256 画素
画素サイズ 0.1 x 0.3 mm
画素ピッチ 0.2 mm
電源電圧 3.3 V
シンチレータ なし
感度波長範囲 200~1000 nm
最大感度波長 720 nm
ラインレート max. 3844 ライン/s
チャージアンプ帰還容量 0.125 pF
備考 高感度タイプ
測定条件 指定のない場合はTyp. Ta=25 ℃

分光感度特性

外形寸法図 (単位: mm)
