光電子増倍管モジュール

C13953-01

シンチレーションプローブ C13953-01は13mm径ヘッドオン型光電子増倍管にプラスチックシンチレータを接合し、高圧電源回路とフォトンカウンティング回路を一体化した光電子増倍管モジュールです。±5V入力で動作させることができ、放射線量に応じたロジックパルス数を出力します。

特長

  • プラスチックシンチレータ内蔵
  • 高感度
  • ±5 V動作
  • 小型・軽量
  • ロジックパルス出力

用途

  • β線検出
  • 軟X線検出
  • 粉塵測定(例:PM2.5)

仕様

項目 内容 / 値 単位
入力電圧 ±5 V
最大入力電圧 ±5.5 V
入力電流 (*1) Typ. +100/-30 mA
有効エリア φ12 mm
遮光膜 アルミ蒸着フィルム -
シンチレータ プラスチックシンチレータ 厚さ0.5 mm -
パルスペア分解能 10 ns
入出力分周比 1/2, 1/4, 1/8, 1/16, 1/32(初期設定1/8) -
カウントリニアリティ (*2) 1 × 107 s-1
最大出力パルス数(8分周時) 1.25 × 106 s-1
出力形式 オープンコレクタ -
最大出力耐電圧 +15 V
入出力コネクタ MZW-1-1-2PM(マックエイト) -
動作周囲温度/湿度 (*3) 0 ℃ ~ +40 ℃ / 80 %以下 -
保存周囲温度/湿度 (*3) -15 ℃ ~ +50 ℃ / 85 %以下 -
質量 63 g

Notes

*1: オープンコレクタ出力非接続時

*2: ランダムパルス、カウント損失10 %時

*3: 結露なきこと

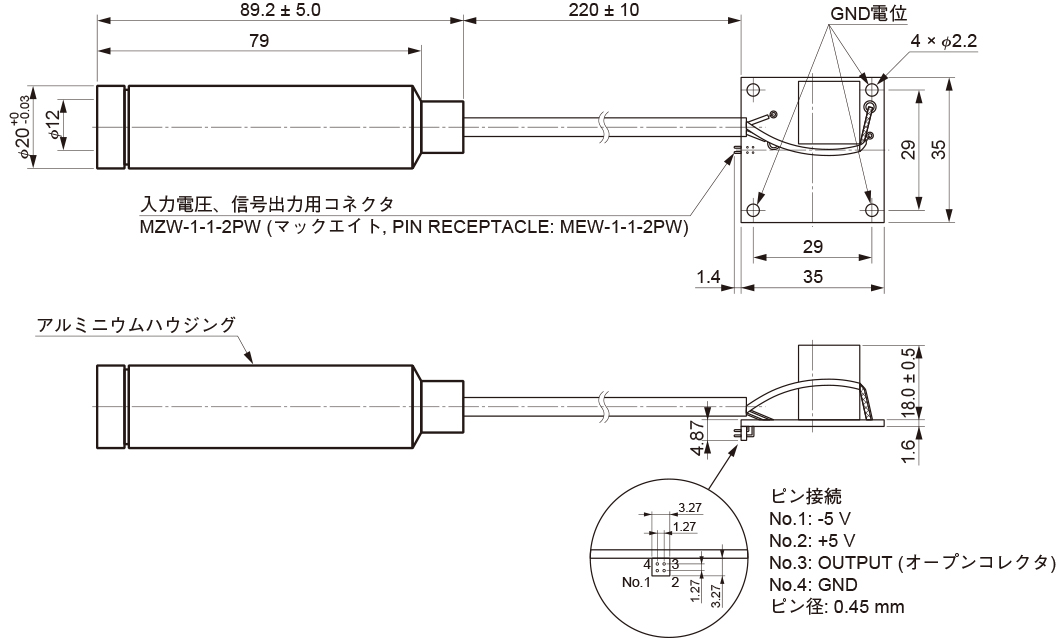

外形寸法図(単位:mm)

C13953-01
