MCP内蔵型マルチアノード光電子増倍管

R10754-07-M16

27.6mm四角形 16(4x4)マルチアノード MCP内蔵型PMT 小デッドスペース 高速時間応答 高磁界環境対応 マルチアルカリ光電面(23mmx23mm /感度波長範囲 160nm~850nm)

種類 MCP内蔵型
特長 高速応答
管径 27.6 mm x 27.6 mm
受光面形状 四角形
受光面サイズ 23 mm x 23 mm
感度波長 (Short) 160 nm
感度波長 (Long) 850 nm
感度波長 (Peak) 380 nm
光電面 種類 マルチアルカリ
窓材質 石英ガラス
ダイノード構造 マイクロチャンネルプレート
ダイノード段数 2
[最大定格] 陽極-陰極間電圧 2700 V
[最大定格] 平均陽極電流 2 mA
[陰極特性] ルーメン感度 Min. 80 μA/lm
[陰極特性] ルーメン感度 Typ. 110 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 7.5
[陽極特性] ルーメン感度 Min. 22 A/lm
[陽極特性] ルーメン感度 Typ. 110 A/lm
[陽極特性] ゲイン Typ. 1.0 x 106
[陽極特性] 暗電流(30分後) Typ. 5 nA
[陽極特性] 暗電流(30分後) Max. 30 nA
[時間特性] 上昇時間 (Tr) Typ. 0.195 ns
[時間特性] 走行時間 (T.T.) Typ. 0.31 ns
[時間特性] 走行時間拡がり (T.T.S) Typ. 0.075 ns

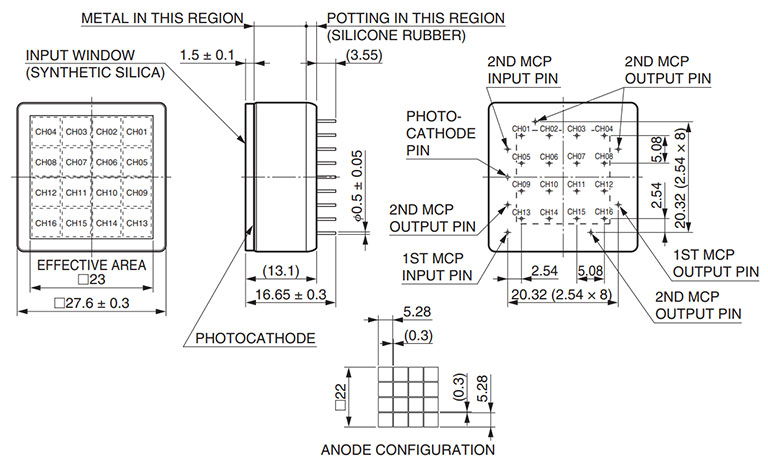

外形寸法図 (単位: mm)
