ミニ分光器

C10083CAH

可視~近赤外域用 (320~1000 nm)、高分解能タイプ



ミニ分光器 TMシリーズは、光学素子とイメージセンサと駆動回路をコンパクトにまとめた分光器 (ポリクロメータ)です。測定光を光ファイバ経由で入光し、分光結果をUSB接続でPCに取り込むことにより、分光スペクトルの収集が可能です。本製品は、裏面入射型CCDイメージセンサを採用した高感度タイプで、CMOS内蔵タイプに比べ感度が約2桁高く、より微弱光領域での計測に適しています。なおC10083CAHは波長分解能1 nmを実現した高分解能タイプです。 本製品には、測定条件の設定、データの取得および保存、グラフの表示などの機能をもつ評価用ソフトウェアが付属され ています。また、DLLの関数仕様を公開しているため、ユーザーサイドで独自の計測ソフトウェアを作成することが可能です。


■特長
・裏面入射型CCDイメージセンサを採用:CMOS内蔵タイプに比べ感度が2桁向上
・高分解能: 1 nm
・スリット幅とNAの選択により波長分解能の変更が可能
・石英製透過型グレーティングの採用による高スループット
・機器への組み込みも可能
・外部トリガ入力対応

感度波長範囲 320~1000 nm
波長分解能 (半値幅) typ. 1 nm
波長分解能 (半値幅) max. 2 nm
冷却 非冷却
A/D分解能 16 bits
インターフェース USB 1.1
内蔵素子 裏面入射型CCDイメージセンサ
総画素数 2048 pixels
測定条件 指定のない場合はTyp. Ta=25 ℃

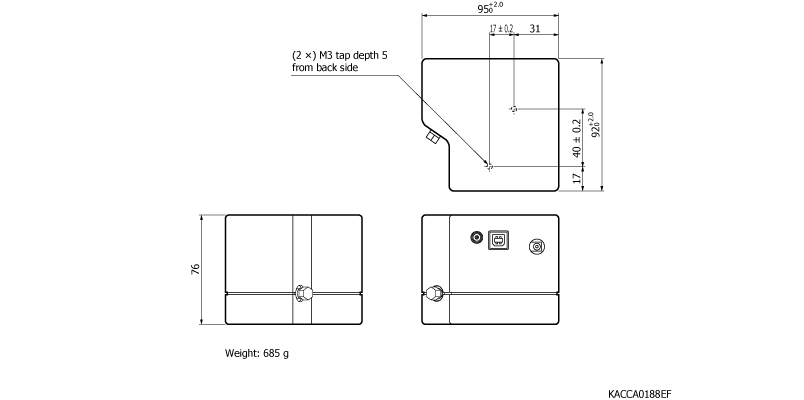

外形寸法図 (単位: mm)
