ミニ分光器

C12666MA

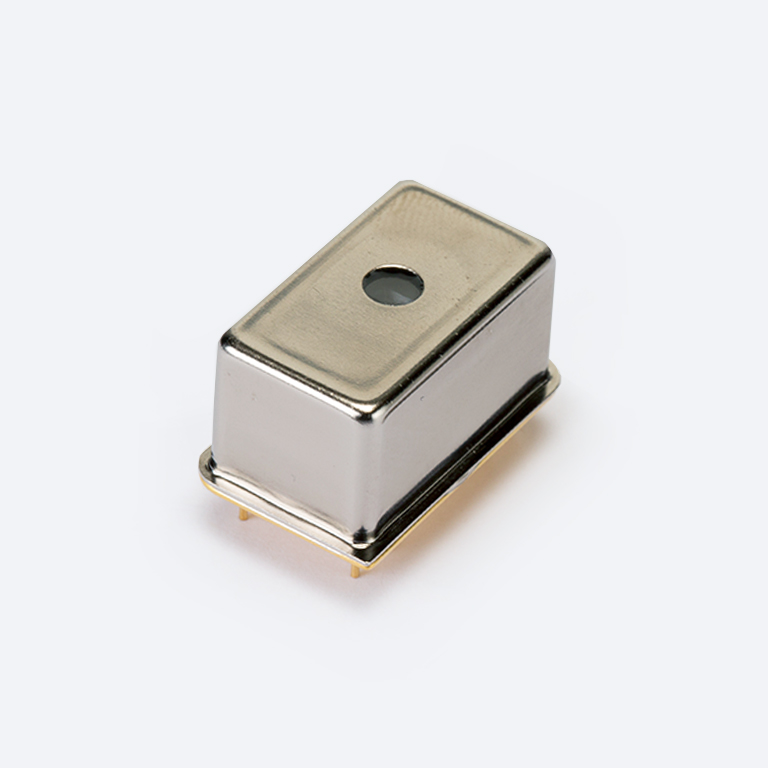

MEMS技術とイメージセンサ技術を融合した指先大の超小型分光器ヘッド



C12666MAは、MEMS技術とイメージセンサ技術を用いて実現した超小型(指先大)の分光器ヘッドです。新設計の光学系を採用することにより従来のミニ分光器 MSシリーズ(C10988MA-01)に比べ1/2以下の体積を実現しています。また、ハーメチックパッケージを採用することにより、湿度耐性も向上させています。 本製品は、ハンディ型カラーモニタやプリンタの色管理など、各種装置への組み込みをはじめ、スマートフォンやタブレット端末などの携帯端末との連携にも適しています。


■特長
・指先大サイズ: 20.1 × 12.5 × 10.1 mm
・質量: 5 g
・感度波長範囲: 340 ~ 780 nm
・波長分解能: 15 nm max.
・ハーメチックパッケージ: 湿度に対して高信頼性を実現
・モバイル測定機器への組み込み用
・波長変換係数を検査成績書に添付

測定例

色測定

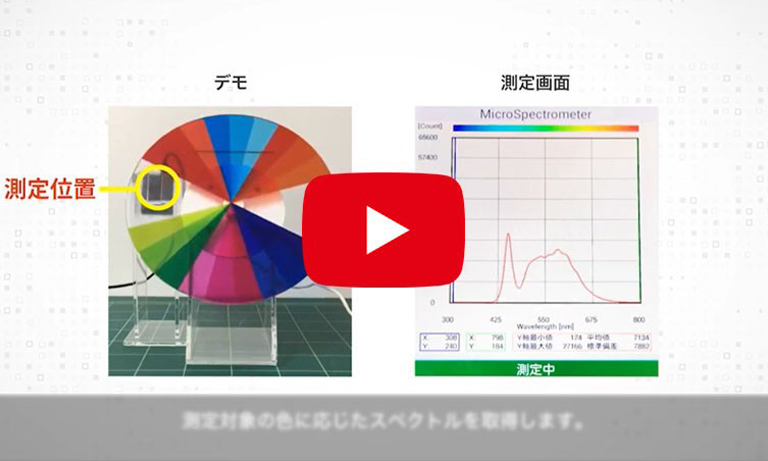

ミニ分光器 マイクロシリーズを内蔵したデモモジュールでカラーサンプルのスペクトルを測定しました。マイクロシリーズは小型であるため、カラープリンタの色調整やLED照明の調光など、さまざまな色計測に利用されます。

用途例

特長

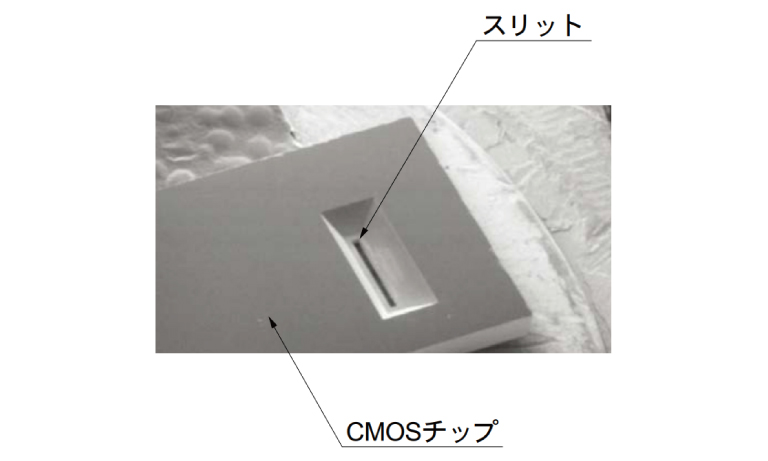

エッチング技術によりスリットを一体化したCMOSイメージセンサに加えて、ナノインプリントで作製された反射型凹面グレーティングを採用しました。さらに、従来品 C10988MA-01の光路にて用いていたガラスをミニ分光器 マイクロシリーズでは使用していないため、小型化を実現しています。

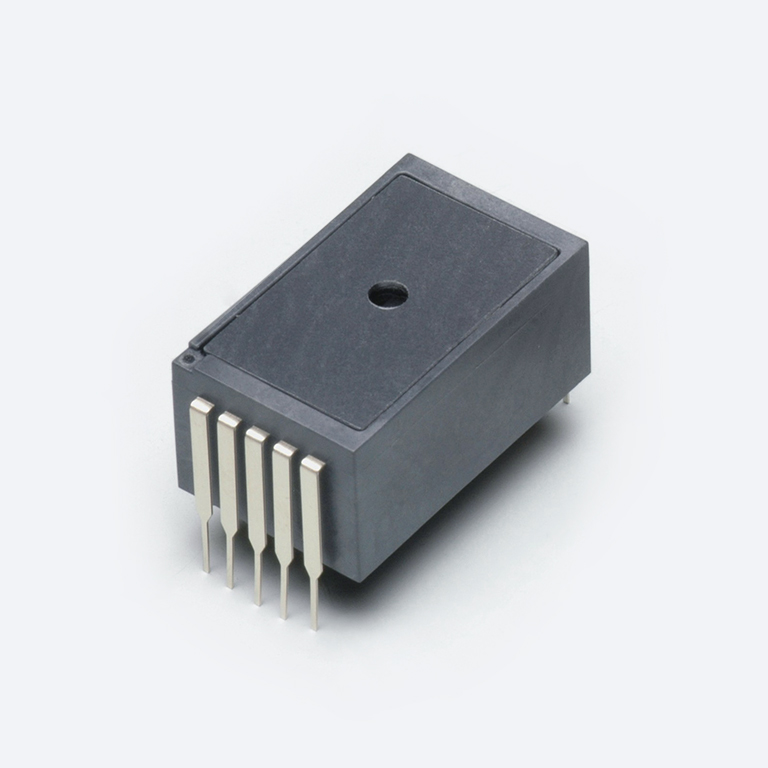

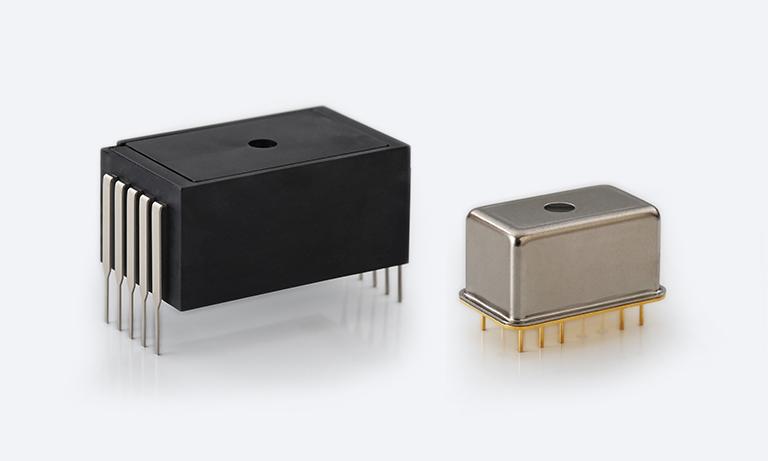

従来品との比較

構造図

光入射角面 (チップ裏面)

仕様

感度波長範囲 340~780 nm
波長分解能 (半値幅) typ. 12 nm
波長分解能 (半値幅) max. 15 nm
冷却 非冷却
内蔵素子 スリット付CMOSリニアイメージセンサ
総画素数 256 pixels
測定条件 指定のない場合はTyp. Ta=25 ℃

外形寸法図 (単位: mm)
