プラズマプロセスモニタ

C10346-01

C10346-01は、半導体製造工程の中でプラズマを使用するエッチング、スパッタ、CVD等において、プロセス中のプラズマ発光を広帯域にリアルタイムで検出する装置です。各種解析機能により、「エッチングやクリーニングの終点判定条件設定や自動判定」、「プラズマ種推定」、「混入不純物や異常放電の監視」等に利用できます。

仕様

型名C10346-01
測定波長範囲200 nm~950 nm
測定波長精度±0.75 nm
波長分解能(FWHM)<2 nm
電源AC100 V~AC240 V(50 Hz/60 Hz)
消費電力約70 VA
デジタル出力端子(判定信号出力)TTL 最大5チャンネル(計測開始トリガ信号使用時は最大3チャンネル)
デジタル入力端子(計測開始トリガ信号)TTL 1チャンネル チャンネル5を使用
デジタル出力端子(ビジー信号)TTL 1チャンネル チャンネル4を使用
アナログ出力端子2チャンネル 0 V~10 V
ファイバプローブ入射端形状SMA
通信インターフェースUSB 2.0 Type B
動作周囲温度+10 ℃ ~ +30 ℃

外形寸法図

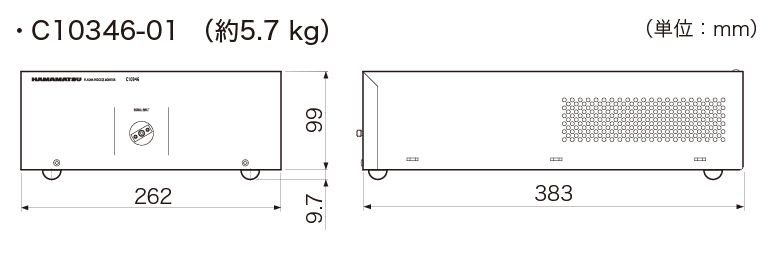

C10346-01 外形寸法図

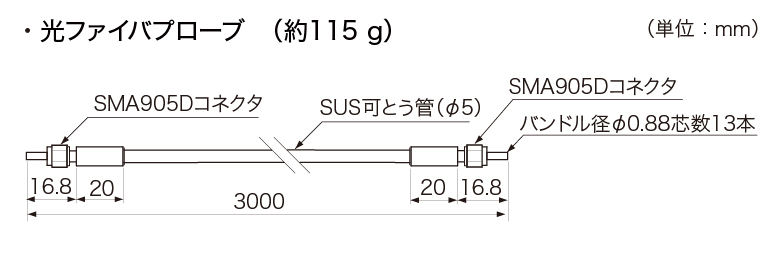

光ファイバプローブ 外形寸法図
