SuperK SELECT – 波長可変マルチチャンネルフィルタ

SuperK SELECTは、音響光学波長可変フィルタ (AOTF)をベースにした波長可変フィルタです。AOTFは光周波数で1オクターブ以上の調整が可能で、SuperK SELECTは2つのAOTF結晶を統合することで広いスペクトル範囲をカバーし、SuperK スーパーコンティニューム光源のスペクトルに含まれる任意の波長を容易かつ柔軟に選択・出力することができます。

本製品は産業用途向けに設計されています。堅牢でコンパクトな設計により、メンテナンスフリーで長時間の連続稼働が可能です。

特長
製品詳細
仕様
外形寸法図 (単位: mm)

特長

400 nm 〜 2000 nmの調整範囲
16チャネル同時、可変出力
VIS/NIR (可視/近赤外）、NIR/IR (近赤外/赤外)のデュアルポートアクセス
堅牢かつメンテナンスフリー
SuperKシリーズの各種光源と組み合わせて使用可能
専用制御ソフトウェア (CONTROL)によるシンプルなユーザーインターフェース

製品詳細

自動認識、RF スイッチ、外部フィルタホルダ

SuperK SELECTをSuperKレーザに接続すると、専用制御ソフトウェアが自動的に認識し、初期化を行います。

SuperK SELECTには内蔵RFスイッチが搭載されており、物理的なケーブルの差し替えを行うことなく、2つのAOTFを切り替えることができます。

また、クリーンアップフィルタなどの1インチ光学素子を装着できる着脱式の外部フィルタホルダが付属しており、光学系の設計に最大限の柔軟性を提供します。

高速波長切替とスクリプト機能

SuperK SELECTは、結晶帯域幅全体にわたる高速な波長掃引を可能にします。この内蔵機能は専用制御ソフトウェアから有効化でき、トリガ同期による波長出力および出力レベルの高速制御を実現します。

SuperK SELECTには、波長選択や掃引、および関連する動作用のカスタムルーチンを作成するためのスクリプトツールも含まれています。

高速波長掃引

波長掃引 (波長インタロゲーション)は、幅広い用途において重要です。SuperKシリーズのスーパーコンティニューム光源とSuperK SELECTを組み合わせることで、これを容易に実現できます。波長掃引の重要な特長は、50 μs未満の時間スケールで波長または振幅を切り替えられる点にあります。

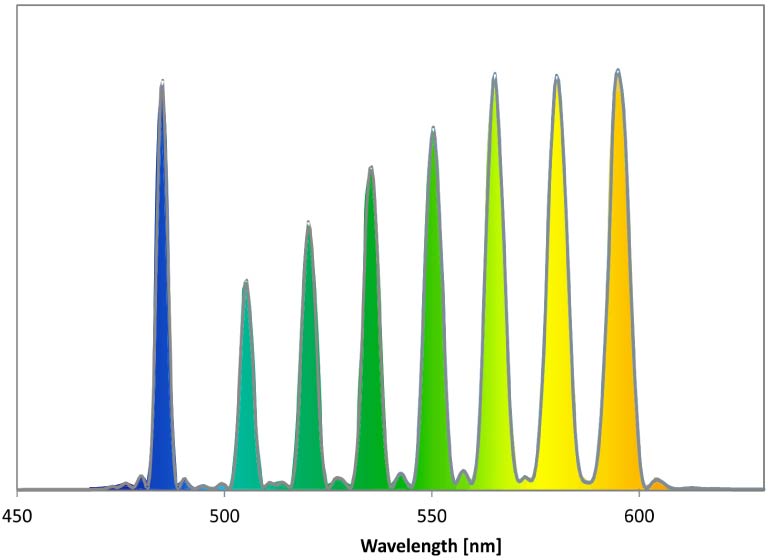

1つのプロファイル内で最大8チャネルを同時に有効化でき、非常に高速なカラーインタロゲーションや切替が可能です。8波長を超えるスキャンが必要な場合は、専用制御ソフトウェアを使用して複数のプロファイル (1プロファイルにつき最大8波長)を有効化することで対応できます。この場合、プロファイル間の切り替えにはより長い時間を要します。

さらに、高速波長切り替え機能を使用することで、信号の高周波振幅変調を行うことも可能で、これにより、例えば機械式チョッパなどの代わりとして効果的に利用できます。この手法により、ビームチョッパ使用時に必要となる自由空間ビームの取り扱いを回避しながら、はるかに高い変調周波数を実現できます。

フィルタ後のファイバ接続

SuperK SELECTは、高性能なSuperK LINKファイバデリバリシステムと組み合わせることができ、広帯域ファイバに加え、FC/PCコネクタや可視域・近赤外域用のアクロマティックコリメータなど、各種終端オプションに対応しています。SuperK FDSおよびLINKを用いてファイバ接続を行うことで、再アライメント不要で着脱可能な、安定かつ高効率なファイバ接続を実現します。

オプション – 最大8波長

SuperK SELECTは、必要な波長範囲に応じて、異なる結晶を用いたAOTFを選択可能です。400 nm ～ 2000 nmの波長域をカバーする4種類のAOTFが用意されています。

フィルタ構成

AOTF1/AOTF2	VIS-NIR 500 nm ～ 900 nm	NIR 640 nm ～ 1100 nm	IR 1100 nm ～ 2000 nm
VIS 400 nm ～ 650 nm	400 nm ～ 650 nm / 690 nm ～ 900 nm	400 nm ～ 650 nm / 690 nm ～ 1100 nm	400 nm ～ 650 nm / 1100 nm ～ 2000 nm
VIS-nIR 500 nm ～ 900 nm	–		500 nm ～ 900 nm / 1100 nm ～ 2000 nm
nIR 640 nm ～ 1100 nm	–		640 nm ～ 1100 nm / 1200 nm ～ 2000 nm

仕様

光学的特性

波長可変チャンネル数	AOTFあたり1 〜 8
フィルタ帯域幅 (可視光)^*1	1.8 nm ～ 8.5 nm
フィルタ帯域幅 (可視〜近赤外)	3.5 nm ～ 14 nm
フィルタ帯域幅 (近赤外)^*1	1.8 nm ～ 5 nm
フィルタ帯域幅 (赤外)^*1	6.4 nm ～ 19.8 nm
AOTF回折効率	> 90 % (1 ～ 8チャネル動作時)
偏光^*2	直線偏光
出力モード	ファイバ出力またはコリメート出力
高速波長切替	< 50 μs

*1 コリメート自由空間出力、FWHM帯域幅。

*2 ベースに対して水平。

機械的特性

動作温度	+15 ℃ ～ +30 ℃
保存温度	+5 ℃ ～ +50 ℃
湿度 (結露なきこと)	20 %RH ～ 80 %RH
質量	≈ 4 kg

電気的特性

メカニカルシャッタ	両ポートに統合
レーザ安全インターロック	内蔵

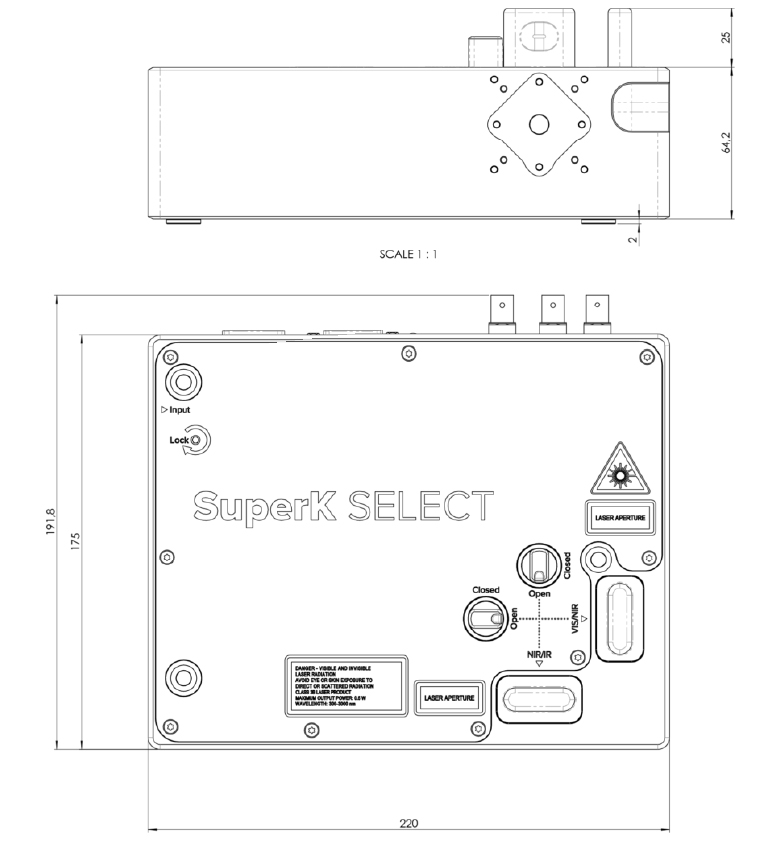

外形寸法図 (単位: mm)

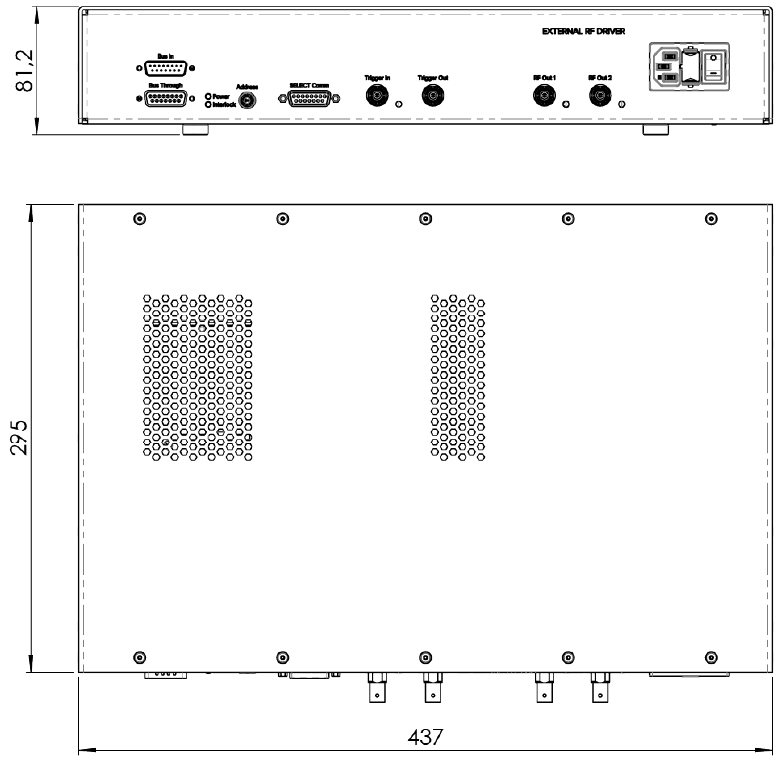

RF Driver
