パルスレーザダイオードバーモジュール

L13459-01

ピーク光出力300 Wのパルスレーザダイオードバーモジュールです。LDバーを狭いピッチでスタックしているため、高密度なレーザ光が出射可能です。また、コンパクトなパッケージのため、装置組込時の設計自由度が高くなります。固体レーザ励起をはじめ、高ピーク出力が必要なさまざまな用途にお使いいただけます。

型名 L13459-01
タイプ パルススタックモジュール
ピーク発振波長 min. 795 nm
ピーク発振波長 typ. 798 nm
ピーク発振波長 max. 801 nm
光パルス出力(ピーク出力) typ. 300 W
スペクトル半値幅 typ. 4 nm
動作電流 typ. 100 A
動作電圧 typ. < 6.5 V
ビーム広がり角(水平) typ. < 11 °
ビーム広がり角(垂直) typ. < 26 °
しきい値電流 typ. 16 A
スタックピッチ 0.4 mm
最大スタック数 3
動作温度 + 5 to + 35 ℃
保存温度 - 20 to + 40 ℃
パッケージ 多段オープンヒートシンク

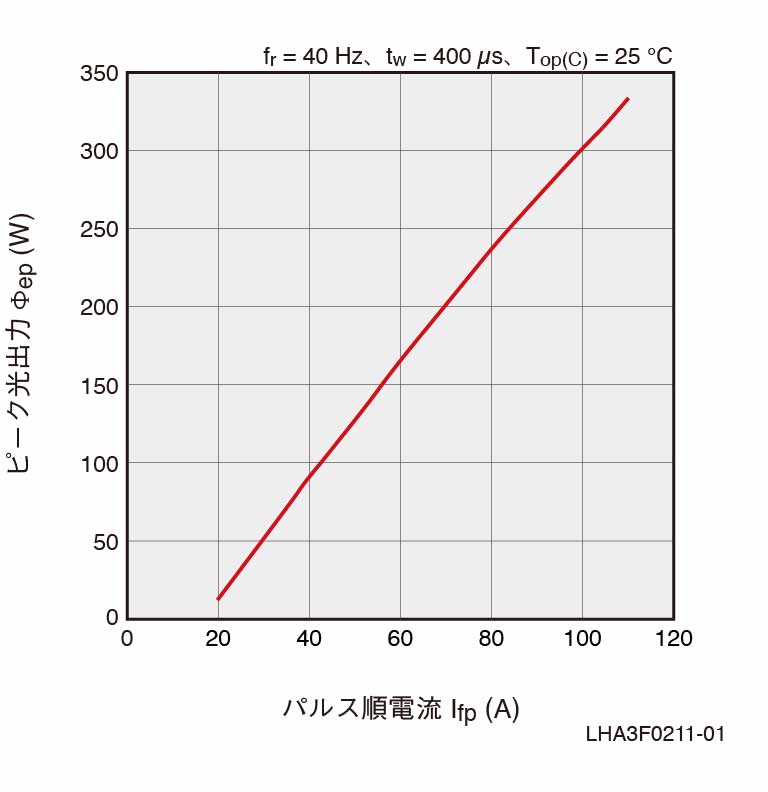

ピーク光出力-パルス順電流

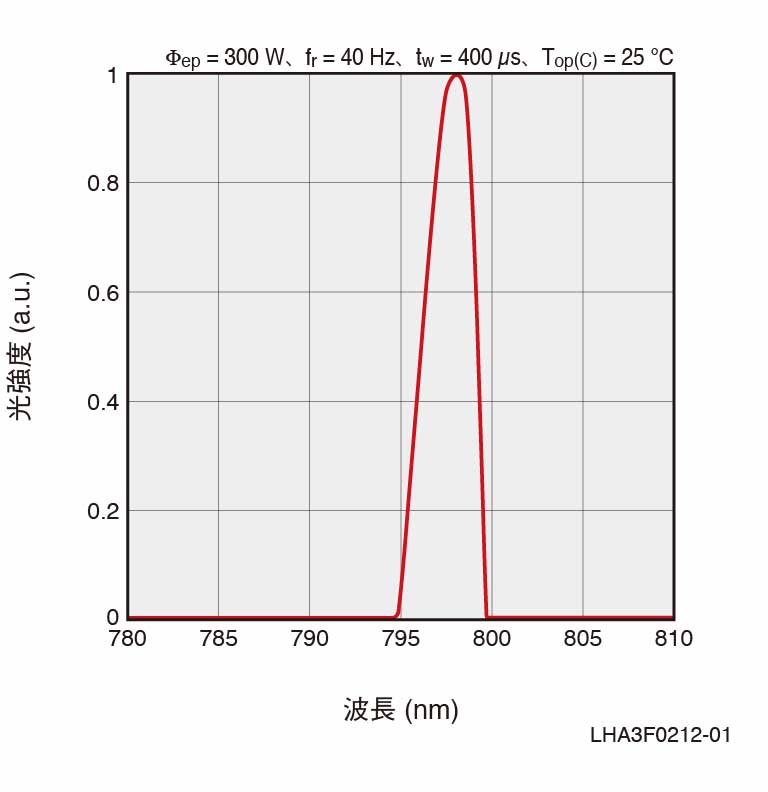

発光スペクトル

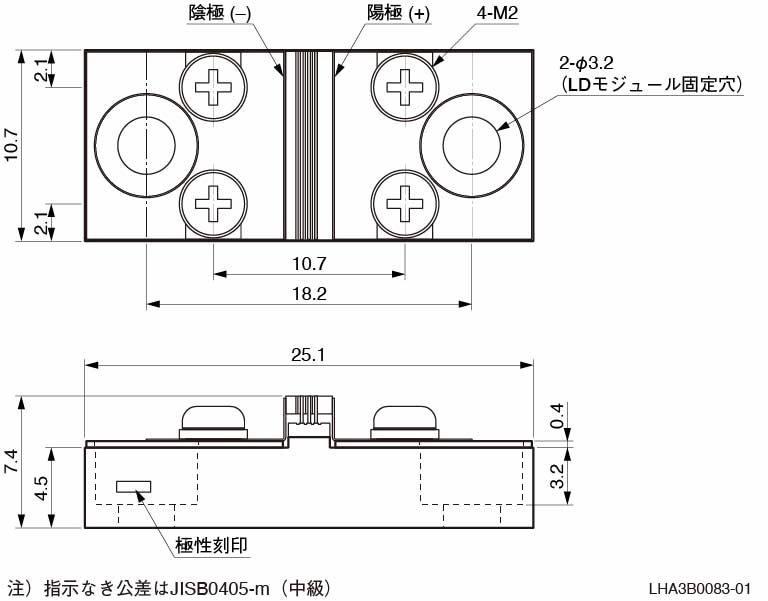

外形寸法図(単位:mm)
