パルスレーザダイオードバーモジュール

L14001-01

小型のレーザダイオードバーモジュールです。熱伝導によるパッシブ冷却方式を採用しており、チラーが不要となるため、装置組込時の設計自由度が高くなります。固体レーザ励起やレーザ加熱など、さまざまな用途にお使いいただけます。

型名 L14001-01
タイプ パルススタックモジュール
ピーク発振波長 min. 805 nm
ピーク発振波長 typ. 808 nm
ピーク発振波長 max. 811 nm
光パルス出力(ピーク出力) typ. 650 W
スペクトル半値幅 typ. 4 nm
動作電流 typ. 130 A
動作電圧 typ. < 10 V
ビーム広がり角(水平) typ. < 5 °
ビーム広がり角(垂直) typ. < 26 °
しきい値電流 typ. 25 A
スタックピッチ 1.2 mm
最大スタック数 5
動作温度 + 5 to + 35 ℃
保存温度 - 20 to + 40 ℃
パッケージ 多段オープンヒートシンク

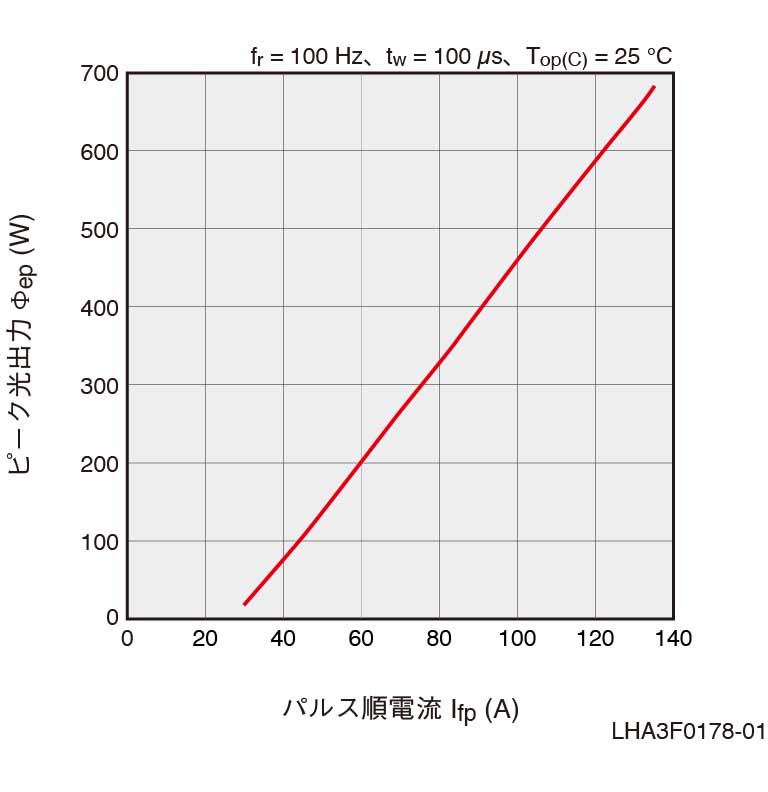

光出力 - 順電流特性

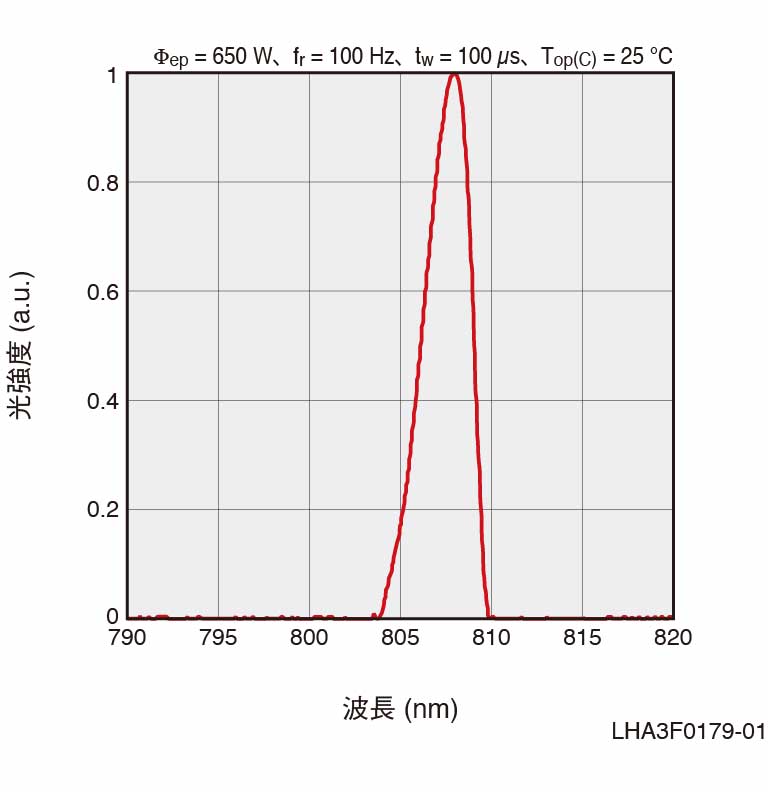

発光スペクトル

外形寸法図(単位:mm)
