マイクロフォーカスX線源

L12161-07

管電圧40kV~150kV 最大75W出力 焦点径5μm(at 4W) コントローラ不要 RS-232CによりPCからの直接制御可能

電気機器、実装基板、自動車部品等のX線非破壊検査用のX線源

特長

  • 焦点サイズ : 5 μm (4 W)
  • 高出力 : 75 W Max.
  • RS-232Cインターフェースによる外部接続
  • 高速ランプアップ
  • 高圧ケーブルの接続不要

用途

  • 非破壊検査
  • X線CT

[対象例]

  • 半導体デバイス
  • 電子部品
  • プリント基板
  • セラミック
  • プラスチック部品
  • ダイカスト
  • 金属部品

仕様

管電圧 150 kV
タイプ 密封型
管電圧設定範囲 40 kV ~ 150 kV
最大出力 75 W
焦点寸法 5 μm (at 4 W)
X線放射角度(円錐状) 43 度
出力窓から焦点までの距離(FOD) 17 mm

外形寸法図(単位:mm)

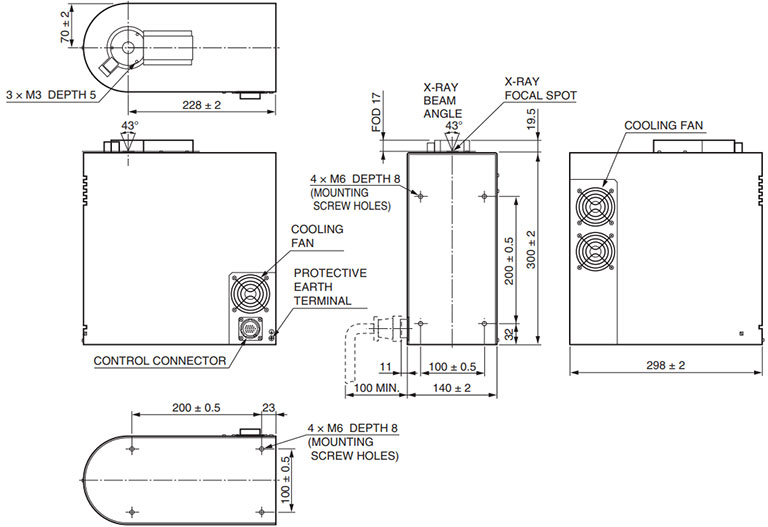

X線管ユニット L8122-01

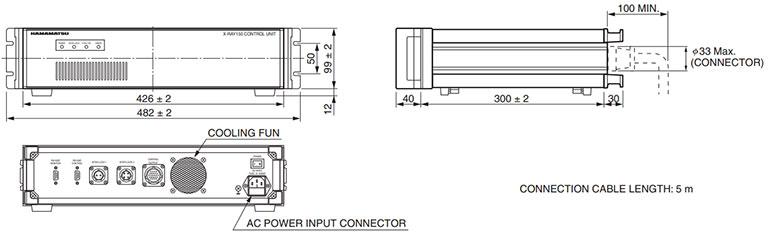

X線コントロールユニット C12163

L12161-07システム構成 : X線管ユニット(L8122-01) + X線コントロールユニット(C12163) + 付属品
