マイクロチャンネルプレートアッセンブリ

F12334-11

MCPは、ガラスキャピラリを束ねて薄い板状に仕上げた二次元電子増倍器です。F12334-11は、薄型で狭いスペースに設置可能なΦ20 mmの有効径を有するアッセンブリタイプのMCPです。

仕様

項目 F12334-11 単位
MCP段数 2
有効エリア Φ20 mm
信号読み出し系 シングルアノード
チャンネル径 12 µm
応答速度(FWHM) 1500 ps
ゲイン*1 Min. 1 × 106
ダークカウント*1 Max. 3 S-1・cm2
MCP供給電圧*2 -2.0 kV
MCP-OUT-アノード間供給電圧*2 0.1 kV

*1: 供給電圧1.0 kV/MCP, 真空度1.3 × 10-4 Pa, 周囲温度+25 ℃

*2: 真空度1.3 × 10-4 Pa

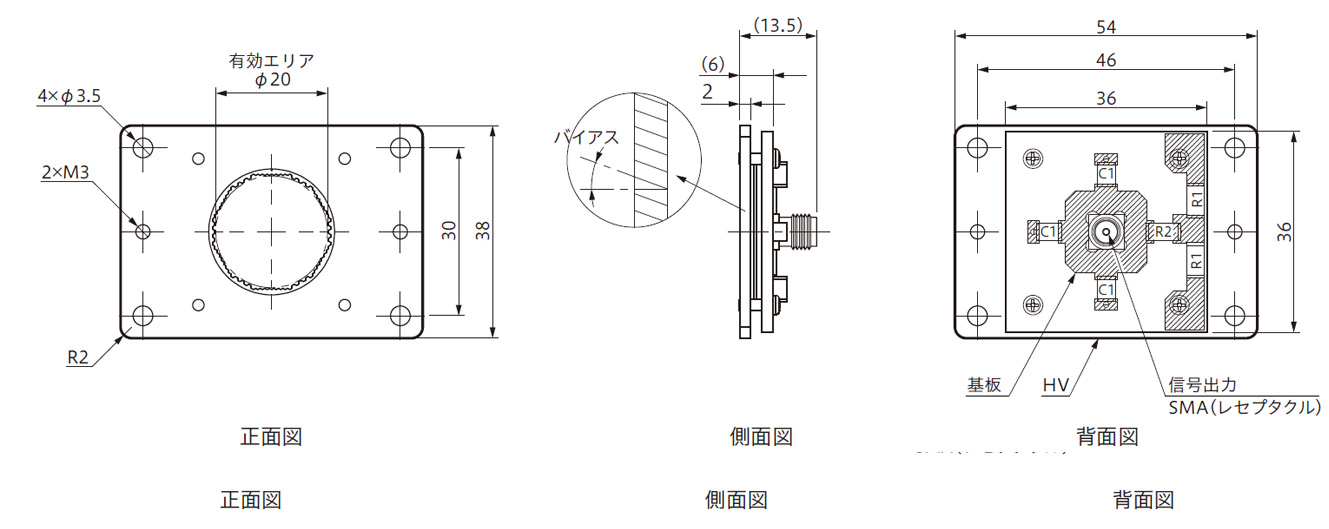

外形寸法図(単位:mm)
