マイクロチャンネルプレートアッセンブリ

F13446-11

MCPは、ガラスキャピラリを束ねて薄い板状に仕上げた二次元電子増倍器です。F13446-11は、±5kVのフローティング動作が可能な有効径Φ27 mmのアッセンブリタイプのMCPです。

仕様

項目 F13446-11 単位
MCP段数 2
有効エリア Φ27 mm
信号読み出し系 シングルアノード
チャンネル径 12 µm
応答速度(FWHM) 1300 ps
ゲイン*1 Min. 1 × 106
ダークカウント*1 Max. 3 S-1・cm2
MCP供給電圧*2 -2.0 kV
MCP-OUT-アノード間供給電圧*2 0.1 kV

*1: 供給電圧1.0 kV/MCP, 真空度1.3 × 10-4 Pa, 周囲温度+25 ℃

*2: 真空度1.3 × 10-4 Pa

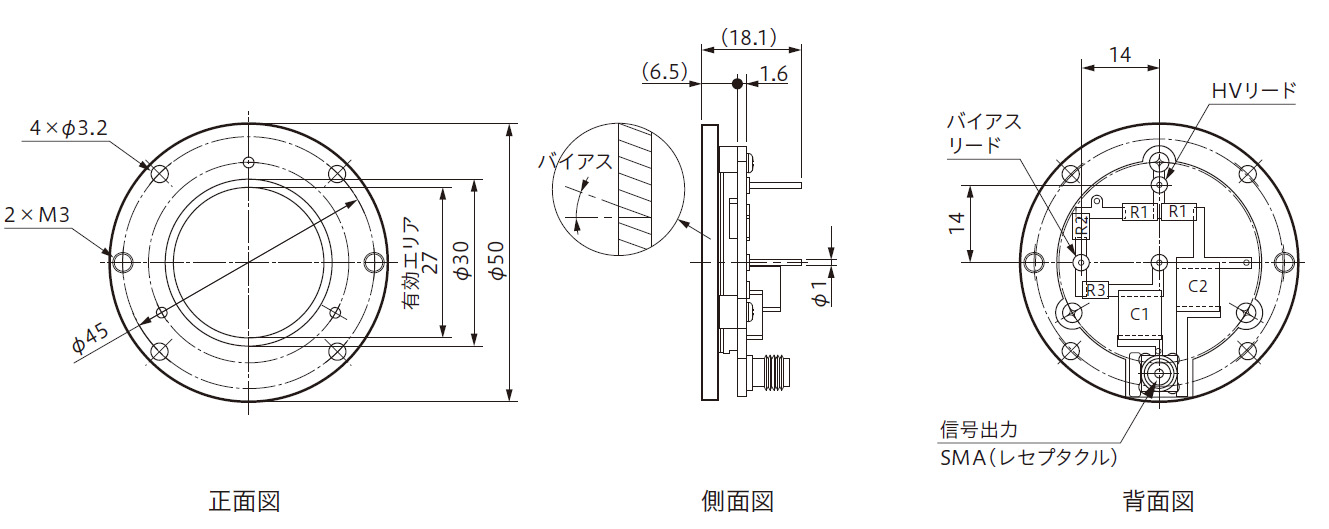

外形寸法図(単位:mm)
