マイクロチャンネルプレートアッセンブリ

F14844

MCPは、ガラスキャピラリを束ねて薄い板状に仕上げた二次元電子増倍器です。F14844は、弊社独自のトライオード構造*1を用いて電位設定を変え、イオンフィードバック*2によるノイズを抑制し、低真空環境下での安定動作を実現しました。大型の排気系を搭載することが困難な卓上サイズの質量分析装置への搭載が可能となり、装置の小型化と低コストを実現する画期的なイオン検出器です。

仕様

項目 F14844 単位
MCP段数 2
有効エリア Φ14.5 mm
信号読み出し系 シングルアノード
チャンネル径 12 µm
ゲイン*1 Min. 1 × 106
ダークカウント*1 Max. 3 S-1・cm2
MCP供給電圧*2 2.0 kV
MCP-OUT-アノード間供給電圧*2 0.1 kV

*1: 供給電圧1.0 kV/MCP, 真空度1.3 × 10-4 Pa, 周囲温度+25 ℃

*2: 真空度1.3 × 10-4 Pa

特長、動作原理

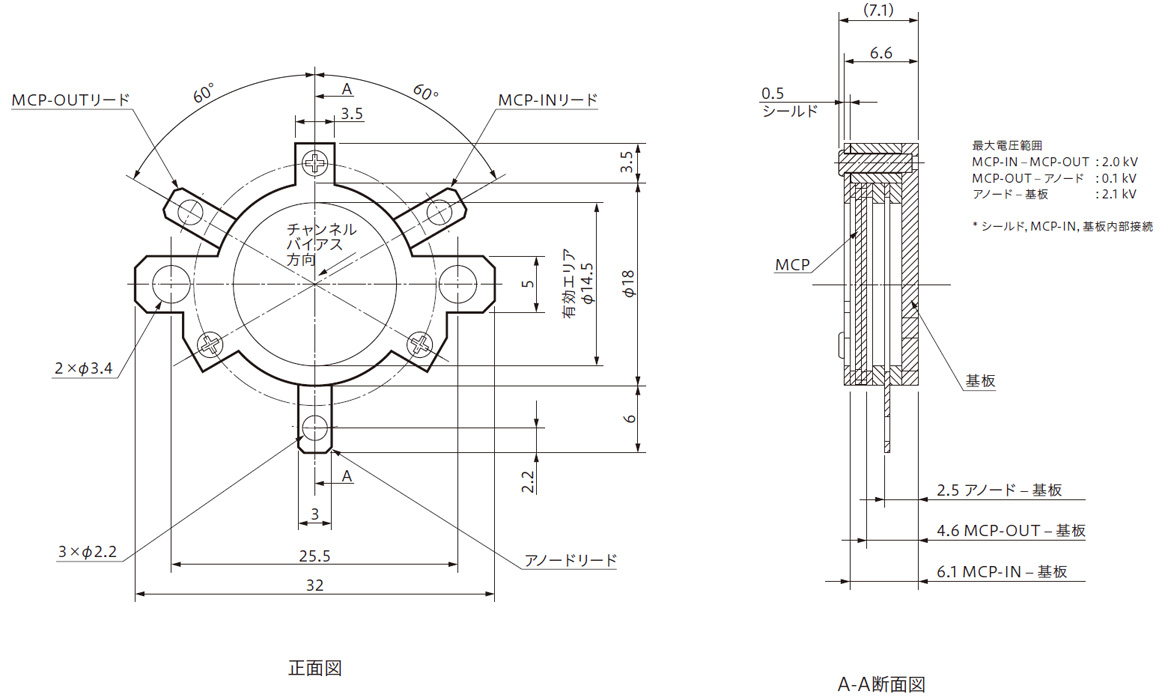

外形寸法図(単位:mm)
