MCP(マイクロチャンネルプレート)

F2225-11

MCPは、ガラスキャピラリを束ねて薄い板状に仕上げた二次元電子増倍器です。F2225-11は、1枚のMCPを内蔵した有効径Φ42 mmのアッセンブリタイプのMCPです。

仕様

項目 F2225-11S F2225-11P 単位
MCP段数 1
有効エリア Φ42 Φ40 mm
信号読み出し系 シングルアノード 蛍光面
チャンネル径 12 µm
ゲイン*1 Min. 1 × 104
MCP供給電圧*2 1.0 kV
MCP-OUT-アノード間供給電圧*2 0.5 3.0 ~ 4.0 kV

*1: 供給電圧1.0 kV/MCP, 真空度1.3 × 10-4 Pa, 周囲温度+25 ℃

*2: 真空度1.3 × 10-4 Pa

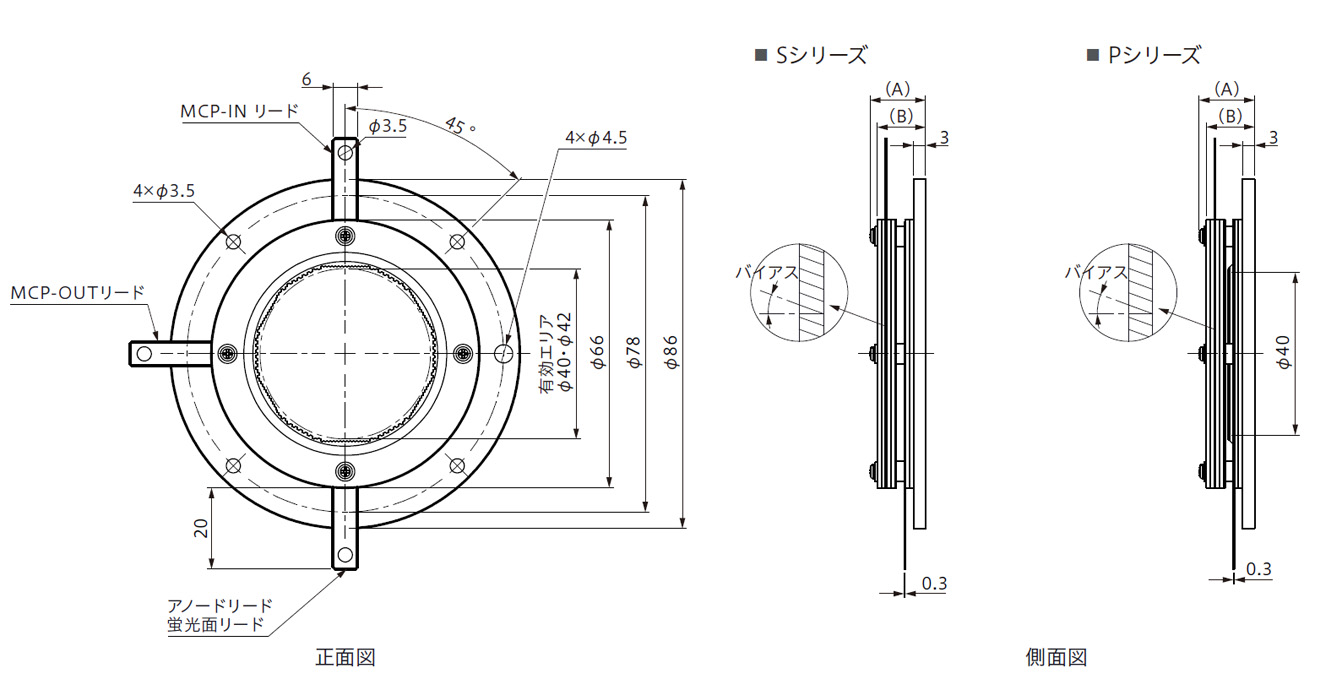

外形寸法図(単位:mm)

記号 項目 F2225-11S F2225-11P 単位
A アッセンブリの厚さ 12.7 13.9 mm
B 有効面から出力面までの厚さ 10.9 11.9 mm
