CCDイメージセンサ用駆動回路

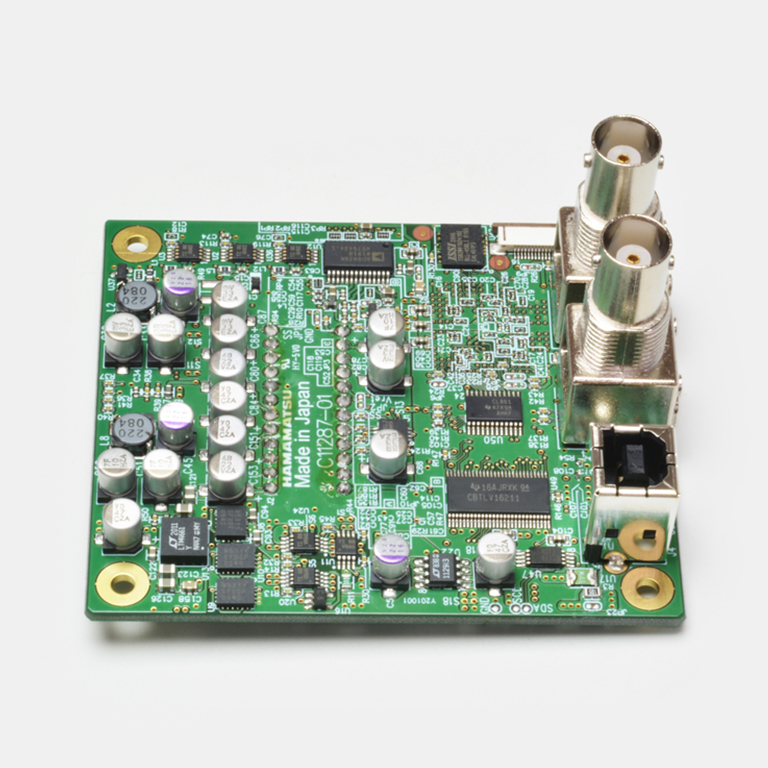

C11287-01

CCDエリアイメージセンサ (S10420/S14650/S16010シリーズ)用

C11287-01は、当社製CCDエリアイメージセンサ S10420/S14650/S16010シリーズ用に開発された駆動回路です。CCD駆動回路、アナログビデオ信号処理回路 (16-bit A/D変換器)、タイミング発生器、制御回路、電源から構成されており、CCDからのアナログビデオ信号をデジタル信号に変換して出力します。PCとの接続は本体付属のUSBコネクタ (USB 2.0)にて行われ、PCから制御を行うことができます。本体には外部トリガ入力用BNCコネクタとパルス出力用BNCコネクタが付いています。またC11287-01は、小型・軽量で取り扱いが容易です。 本製品には、Microsoft® Windows® 10 (64-bit)上で動作するアプリケーションソフトウエア (DCam-USB)を付属しており、PCから容易に動作させることができます。また、ユーザーが独自の制御プログラムを作成するためのDLLも付属しています。


■特長
・16-bit A/D変換器内蔵
・オフセット調整が可能
・ゲイン調整が可能
・インターフェース: USB 2.0
・電源: USBバスパワー

出力 USB 2.0
適合デバイス S10420-1004-01, S10420-1006-01, S10420-1104-01, S10420-1106-01, S16010-1006, S16010-1106, S14650-1024, S14650-2048
センサ別売

外形寸法図 (単位: mm)
