InGaAsエリアイメージセンサ

G13393-0808W

320 × 256 画素の近赤外2次元イメージセンサ



G13393-0808Wは、CMOS読み出し回路 (ROIC: readout integrated circuit)と裏面入射型InGaAsフォトダイオードのハイブリッド構造を採用しています。1画素は1つのInGaAsフォトダイオードと1つのROICによって構成され、Inバンプにより電気的に接続されています。ROICにはタイミング発生器が内蔵されており、簡単なデジタル入力で、アナログビデオ出力、AD-TRIG出力が得られます。 G13393-0808Wは320 × 256画素が20 μmピッチで配列され、ビデオラインから信号が読み出されます。入射光はInGaAsフォトダイオードで光電変換された後、Inバンプを介してROICに入力されます。ROICで電圧変換して、シフトレジスタにより順次ビデオラインから出力されます。なおG13393-0808Wは、2段電子冷却型でハーメチック構造のメタルパッケージのため安定動作を実現しています。


■特長
・感度波長範囲: 0.95~1.7 μm
・高感度: 1 uV/e-
・フレームレート: 228 fps max.
・グローバルシャッタモード
・簡易動作 (タイミング発生器内蔵)
・2段電子冷却型

感度波長範囲 950~1700 nm
最大感度波長 typ. 1550 nm
イメージサイズ 6.40 × 5.12 mm
画素サイズ 20 × 20 μm
画素ピッチ 20 μm
総画素数 320 × 256 pixels
パッケージ メタル
冷却 2段電子冷却
フレームレート max. 228 フレーム/s
暗電流 0.5 pA
測定条件 Td=15 ℃, Vdd=Port_sel=Mode01=5 V, Mode02=0 V, Vb1=0.5 V, PD_bias=3 V, Vref=3 V

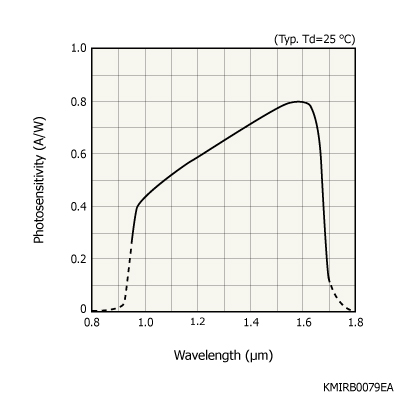

分光感度特性

外形寸法図 (単位: mm)
