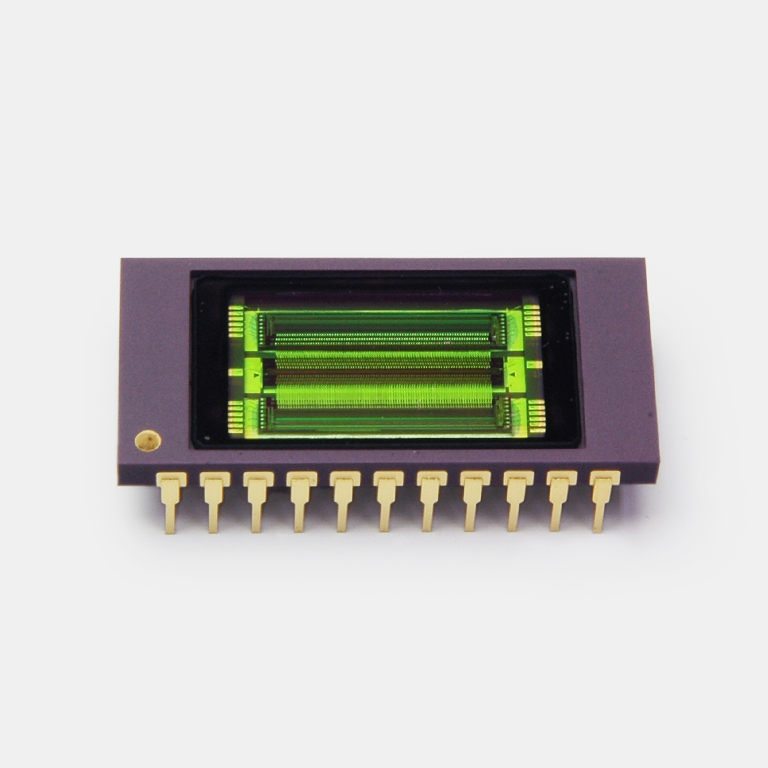

InGaAsリニアイメージセンサ

G9494-256D

高速データレートの近赤外イメージセンサ (0.9~1.7 μm)

オンライン異物検査装置用の検出器として設計された近赤外/高速リニアイメージセンサです。各画素は、パターン認識シ ステムのソフト処理に最適な正方形の形状を採用しています。信号処理回路にはCTIA (Capacitive Transfer Impedance Amplifier) 方式を採用し、全画素で同時に蓄積を行うため、画素ごとの信号に時間的なズレがありません。


■特長
・高速データレート: 2 MHz typ.
・2種類の変換ゲインから選択可能 (Cf=0.1 pF, 1 pF)
・画素サイズ G9494-256D: 50 × 50 μm
・CMOS読み出し回路内蔵
・低暗電流
・常温動作

イメージサイズ 12.8 x 0.05 mm
画素サイズ 50 x 50 μm
画素ピッチ 50 μm
総画素数 256 pixels
パッケージ セラミック
冷却 非冷却
ラインレート max. 7100 ライン/s
感度波長範囲 900~1700 nm
暗電流 max. 20 pA
測定条件 Ta=25 ℃, 蓄積時間200 μs, 1素子あたり

分光感度特性

外形寸法図 (単位: mm)
