シュミットトリガ回路フォトIC

S7610-10

2.2 V動作が可能な高信頼性フォトIC

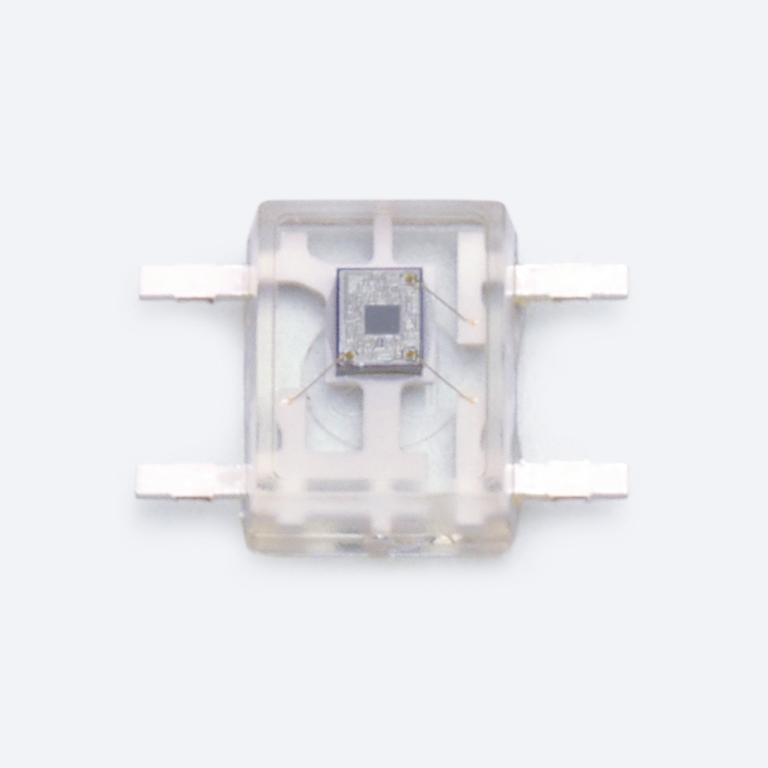

S7610-10はフォトダイオード、アンプ、シュミットトリガ回路、出力トランジスタなどを1チップに集積化し、透明樹脂でモールドしたフォトICです。
赤外LED L6895-10 (浜松ホトニクス製)とS7610-10を組み合わせて使用することによって、耐環境性の高いエンコーダを構成することができます。


■特長
・Pdメッキリード線
・レンズ付小型プラスチックパッケージ
・オープンコレクタ出力
・光入射で出力 “L”

パッケージ プラスチック
パッケージタイプ レンズ付, 透明
タイプ 低電圧動作, オープンコレクタ出力, 光入射で出力 "L"
動作温度 -30~+85 ℃
保存温度 -40~+90 ℃
消費電流 1.3 mA
測定条件 指定のない場合はTyp. Ta=25 ℃

外形寸法図 (単位: mm)
