Siフォトダイオード

S2592-04

紫外~近赤外域の微弱光計測用、電子冷却型フォトダイオード

S2592-04は紫外~近赤外域用Siフォトダイオードと電子冷却素子を一体化した受光素子です。Siチップの温度は、内蔵のサーミスタで検知されるため、長時間の安定した測定を行うことができ、高いS/Nが求められる微弱光計測に適しています。S2592-04はTO-8パッケージに封止されています。


■特長
・高S/N
・紫外域で高感度
・サーミスタ内蔵により高安定化が容易

受光面サイズ 5.8 × 5.8 mm
素子数 1
パッケージ メタル
パッケージカテゴリ TO-8,電子冷却型
冷却 電子冷却
逆電圧 max. 5 V
感度波長範囲 190~1100 nm
最大感度波長 typ. 960 nm
受光感度 typ. 0.5 A/W
暗電流 max. 200 pA
上昇時間 typ. 1 μs
端子間容量 typ. 380 pF
雑音等価電力 typ. 1.3×10-14 W/Hz1/2
測定条件 指定のない場合はTyp. Ta=25 ℃, 受光感度:λ=960 nm, 暗電流: VR=10 mV, 端子間容量: VR=0 V, 雑音等価電力: VR=0 V, λ=λp

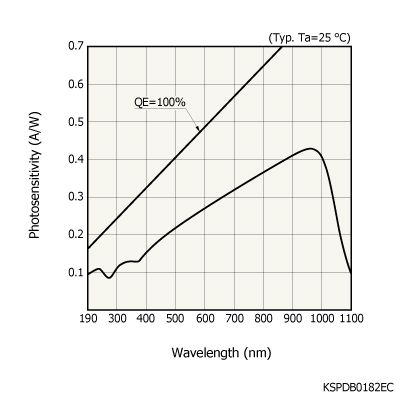

分光感度特性

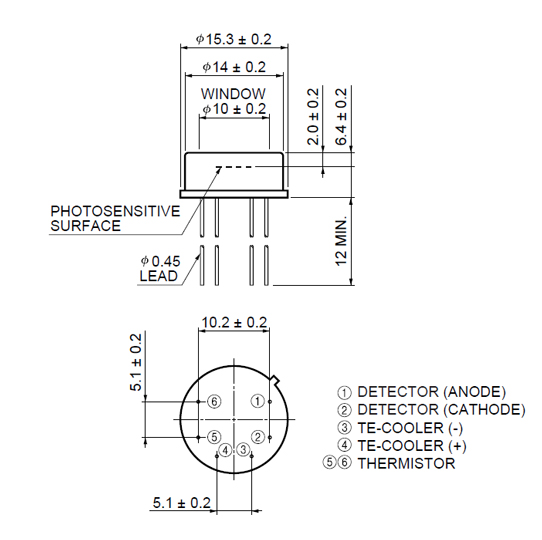

外形寸法図 (単位: mm)
