Si PINフォトダイオード

S5973

高速応答のフォトダイオード (1 GHz)

S5973は、可視~近赤外用の高速Si PINフォトダイオードです。低バイアスにて優れた広帯域特性を実現しており、光通信のほか、高速測光などに適しています。


■特長
・高速応答: 1 GHz (VR=3.3 V)
・低価格
・高信頼性

受光面サイズ φ0.4 mm
素子数 1
パッケージ メタル
冷却 非冷却
逆電圧 max. 20 V
感度波長範囲 320~1000 nm
最大感度波長 typ. 760 nm
受光感度 typ. 0.51 A/W
暗電流 max. 100 pA
遮断周波数 typ. 1000 MHz
端子間容量 typ. 1.6 pF
雑音等価電力 typ. 1.1×10-15 W/Hz1/2
測定条件 指定のない場合はTyp. Ta=25 ℃, 受光感度: λ=780 nm, 暗電流: VR=3.3 V, 遮断周波数: VR=3.3 V, 端子間容量: VR=3.3 V, f=1 MHz, 雑音等価電力: VR=10 V, λ=λp

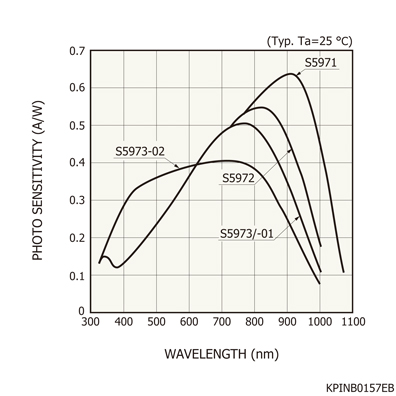

分光感度特性

外形寸法図 (単位: mm)
