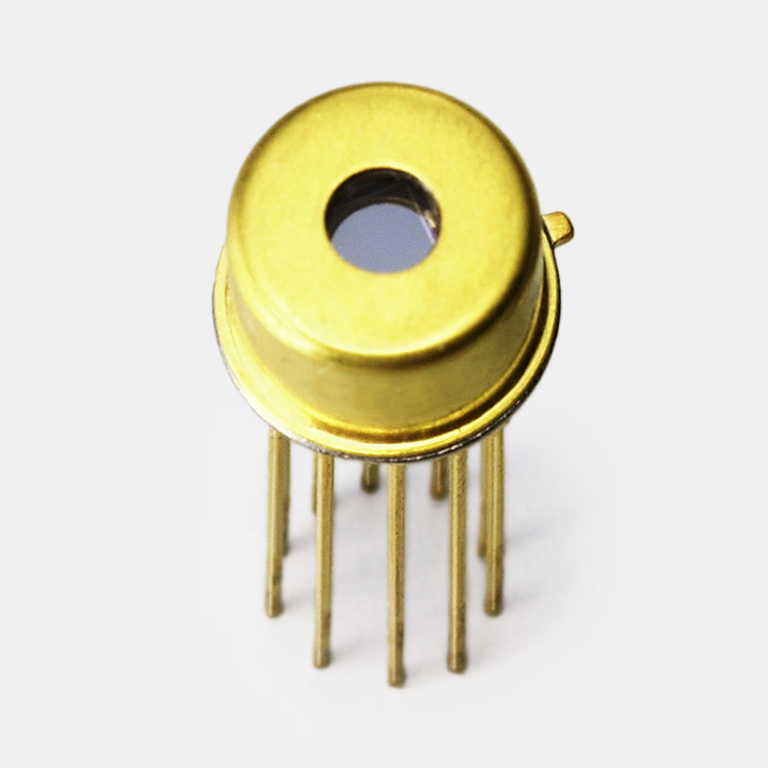

プリアンプ付Siフォトダイオード

S8746-01

フォトダイオードとプリアンプ, フィードバック抵抗/容量を一体化

Siフォトダイオードとオペアンプ、フィードバック抵抗、フィードバック容量を内蔵した小型、低雑音の光センサです。電源を接続するだけで、微弱光測光を行うことができます。また、フォトダイオード受光面をGND端子に接続することで、EMCノイズに強い構造となっています。


■特長
・低消費電力のFET入力オペアンプを使用
・Rf=1 GΩ, Cf=5 pF内蔵
・外付け抵抗によりゲイン変更が可能
・低ノイズ、低NEP
・シールド効果パッケージを使用
・高EMCノイズ耐性

受光面サイズ 5.8 × 5.8 mm
素子数 1
パッケージ メタル
冷却 非冷却
逆電圧 max. 20 V
感度波長範囲 190~1100 nm
最大感度波長 typ. 960 nm
雑音等価電力 typ. 15×10-15 W/Hz1/2
測定条件 指定のない場合はTyp. Ta=25 ℃, VCC=±15 V, RL=1 MΩ, 受光感度: λ=λp, 雑音等価電力: λ=λp, f=10 Hz

分光感度特性

外形寸法図 (単位: mm)
