カウンティングユニット

C8855-01

USBインターフェース機能を有するカウンタです。フォトンカウンティングヘッド等と組み合わせることによりフォトンカウンタとしてご使用いただけます。C8855-01のカウンタ部には2つのカウンタ回路(ダブルカウンタ方式)を内蔵しており、入力信号をデッドタイムなしに計数することができます。C8855-01はホットスワップ・プラグ&プレイ対応のため、短時間で計測環境の構築が実現し、付属のサンプルソフトウエアをご使用いただければ、ご購入いただいた日より計測を開始することができます。

特長

USBインターフェース対応



サンプルソフトウエア標準添付



デッドタイムのない計測が可能

ダブルカウンタ方式



フォトンカウンティングヘッド動作用電源供給可能

供給可能電源容量:+5 V / 200 mA



1台のPCで複数台動作可能

仕様

項目 内容/値
入力部 入力信号数 1 ch
信号入力レベル CMOS 正論理(ハイレベル:2 V以上)
信号パルス幅 8 ns以上
入力インピーダンス 50 Ω
カウンタ部 カウンタ方式 ダブルカウンタ方式
最大カウント周波数 50 MHz
最大カウンタ容量 232カウント/カウンタゲート
カウンタゲート部 カウンタゲートモード 内部カウンタゲートのみ
カウンタゲート時間 (*1) 50 µs ~ 10 s(1, 2, 5ステップ)
トリガ部 トリガ方式 ソフトウエア、外部入力トリガ
外部トリガ信号 TTL 負論理
IDスイッチ (*2) 0 ~ F(16進数)
汎用出力部 オープンコレクタ / 2 ビット
フォトンカウンティングヘッド用低電圧出力 +5 V / 200 mA Max.
対応OS Windows® 10 Pro / 11 Pro
インターフェース規格 USB
入力電源 USBバスパワーにより供給 (*4)
+7 V / 400 mA Max.(付属のACアダプタより供給)
外形寸法 (W × H × D) 120 mm × 30 mm × 96 mm(ゴム足・突起物を除く)
質量 250 g
動作周囲温度/湿度 (*3) +5 ℃ ~ +45 ℃ / 80 % 以下
保存温度/湿度 (*3) 0 ℃ ~ +50 ℃ / 85 % 以下
CEマーキング              ・EN 61010-1 / A1
             ・EN 61326-1
              Emission Limits :CISPR 11 Group 1, Class B
              Immunity requirements :Table 1
             ・EN IEC 63000
ACアダプタ 入力 AC 100 V ~ AC 240 V
出力 +7 V/1.6 A

Notes
*1 C8855-01は、50 µsより高速の時間分解能には対応できません
*2 IDスイッチは1台のPCに複数台接続して使用する場合の装置認識番号として使用します
*3 結露なきこと
*4 汎用出力部またはフォトンカウンティングヘッド用定電圧出力を使用する場合は、付属のACアダプタより供給して下さい
※付属品:CD-ROM(取扱説明書、デバイスドライバ、DLL、サンプルソフトウエア* 等)USBケーブル、ACアダプタ、ACケーブル、+5 V電源出力用コネクタ
*サンプルソフトウエアは日本ナショナルインスツルメンツ社製Lab-VIEW™で構成されています。

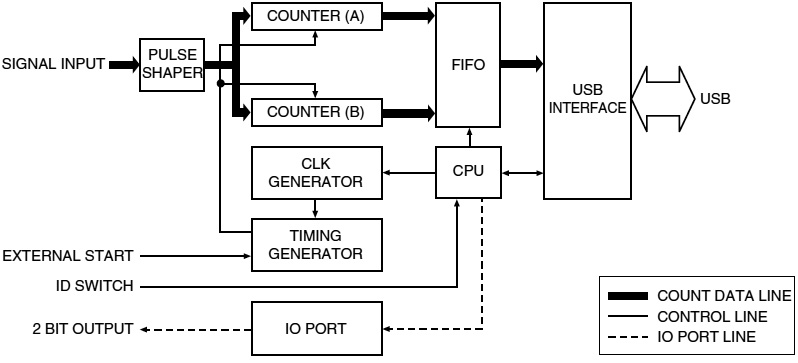

内部構成図

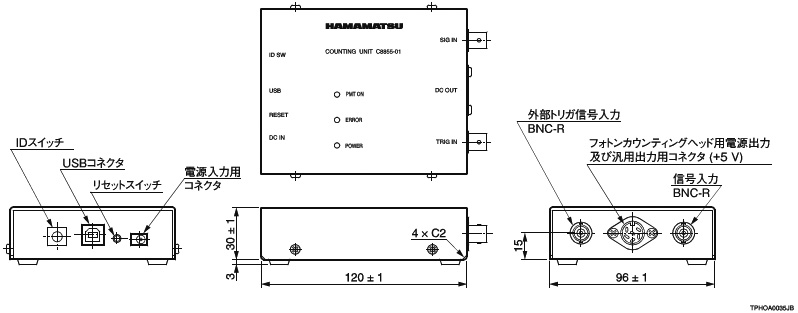

外形寸法図(単位:mm)

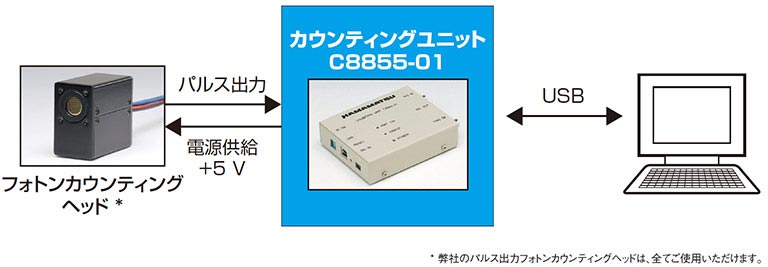

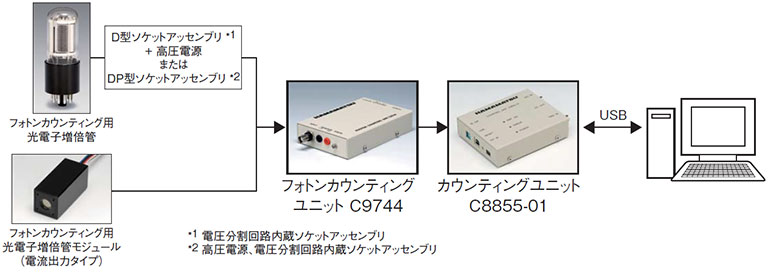

フォトンカウンタ構築例
