HPD(ハイブリット・フォトディテクタ)

原理・構造 | HPD(ハイブリッド・フォトディテクタ)

原理・構造

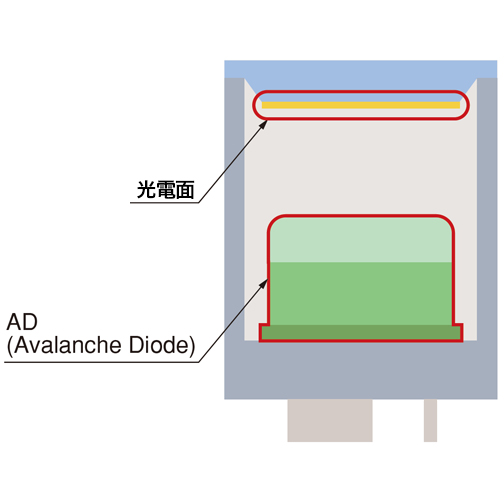

構造

HPDは、下記の図の様に、光電面(Photocathode)とAD(Avalanche diode)を組み合わせた光検出器です。

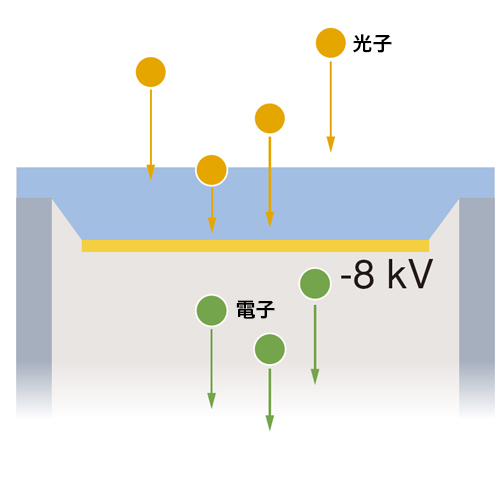

原理1

測定対象の光子が光電面に入射し、電子に変換されます。

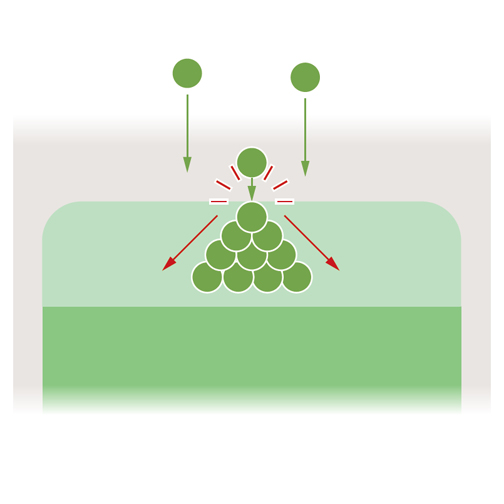

原理2

変換された電子はADに入射し、電子打ち込み増倍が発生します。

(打ち込み増倍によるゲイン:1500倍)

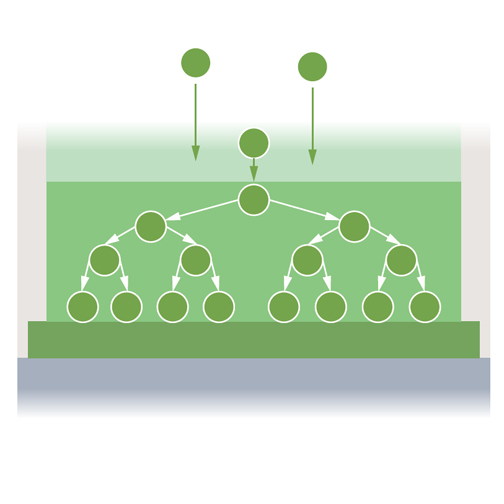

原理3

AD内で発生するアバランシェ増倍によってさらに増倍します。

(アバランシェ増倍によるゲイン:80倍)

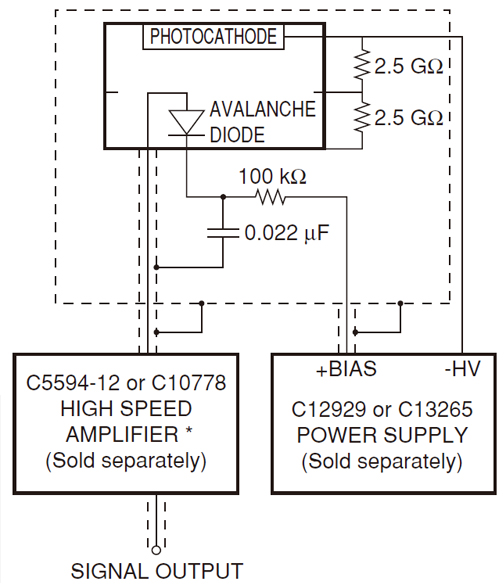

内部構造図

R10467Uシリーズ、R11322U-40、R14713U-07

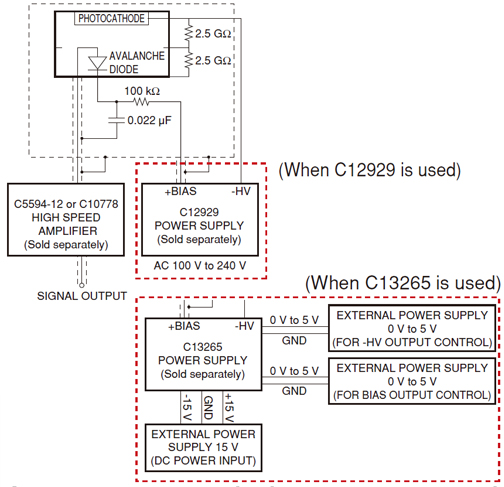

H13223-40
