光電子増倍管モジュール

H11461-03

H11461シリーズは、φ28 mm (1-1/8")サイドオン光電子増倍管と高圧電源回路を内蔵した光電子増倍管モジュールです。内蔵されているサイドオン型光電子増倍管は高感度、高ゲインの特長を持ち、感度波長範囲等により6製品を用意しております。H11461P-01、H11461P-11は低ダークカウント品を選別していますので、フォトンカウンティング用途や微弱光測定に適しています。

受光面形状 四角形
受光面サイズ 4 x 20 mm
感度波長 (Short) 185 nm
感度波長 (Long) 900 nm
感度波長 (Peak) 450 nm
外形寸法 (W x H x D) 38.0 x 95.0 x 50.0 mm
入力電圧 +4.5~+5.5 V
最大入力電圧 6 V
最大入力電流 3.5 mA
最大出力信号電流 100 μA
最大コントロール電圧 1.2 V
推奨コントロール電圧調整範囲 +0.5~+1.1 V
[陰極特性] ルーメン感度 Min. 475 μA/lm
[陰極特性] ルーメン感度 Typ. 525 μA/lm
[陰極特性] 赤感度比 Typ. 0.4
[陰極特性] 放射感度 Typ. 90 mA/W
[陽極特性] ルーメン感度 Min. 3000 A/lm
[陽極特性] ルーメン感度 Typ. 5000 A/lm
[陽極特性] 放射感度 Typ. 8.6 x 105 A/W
[陽極特性] 暗電流(30分後) Typ. 10 nA
[陽極特性] 暗電流(30分後) Max. 50 nA
[時間特性] 上昇時間 (Tr) Typ. 2.2 ns
リップルノイズ (peak to peak)  Max. 0.3 mV
セトリングタイム Max. 14 s
動作周囲温度 +5~+50 ℃
保存温度 -20~+50 ℃
質量 225 g

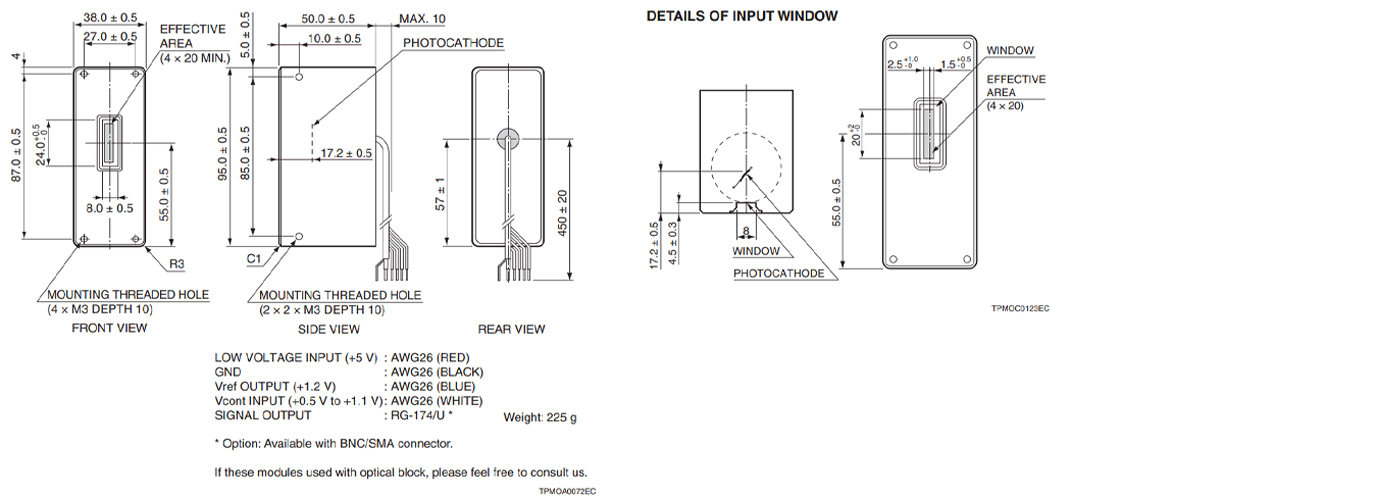

外形寸法図 (単位: mm)
