光電子増倍管

R943-02

φ51mmヘッドオン型 GaAs光電面(有効面10mmx10mm/感度波長範囲160nm~930nm)

種類 ヘッドオン型
管径 φ51 mm
受光面形状 四角形
受光面サイズ 10 mm x 10 mm
感度波長 (Short) 160 nm
感度波長 (Long) 930 nm
感度波長 (Peak) 300 nm ~ 800 nm
分光感度特性 カーブNo. 650 S
光電面 種類 GaAs
窓材質 石英ガラス
ダイノード構造 ラインフォーカス
ダイノード段数 10
[最大定格] 陽極-陰極間電圧 2200 V
[最大定格] 平均陽極電流 0.001 mA
陽極-陰極間 印加電圧 1500 V
[陰極特性] ルーメン感度 Min. 300 μA/lm
[陰極特性] ルーメン感度 Typ. 600 μA/lm
[陰極特性] 赤感度比 (R-68) Typ. 0.58
[陰極特性] 放射感度 Typ. 71 mA/W
[陽極特性] ルーメン感度 Min. 150 A/lm
[陽極特性] ルーメン感度 Typ. 300 A/lm
[陽極特性] 放射感度 Typ. 3.6 x 104 A/W
[陽極特性] ゲイン Typ. 5.0 x 105
[陽極特性] 暗電流(30分後) Typ. 20 (s-1) (-20℃中へ1時間放置後)
[陽極特性] 暗電流(30分後) Max. 50 (s-1) (-20℃中へ1時間放置後)
[時間特性] 上昇時間 (Tr) Typ. 3 ns
[時間特性] 走行時間 (T.T.) Typ. 23 ns

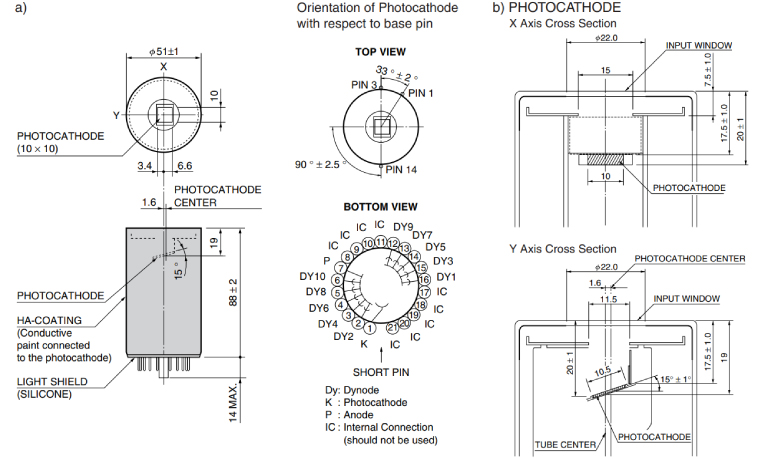

外形寸法図 (単位: mm)
