MCP内蔵型光電子増倍管

R3809U-64

MCP内蔵型光電子増倍管です。GaAsP光電面(有効径 φ10 mm /感度波長範囲 280 nm ~ 720 nm)を有しています。

種類 MCP内蔵型
管径 φ45 mm
受光面形状 円形
受光面サイズ φ10 mm
感度波長 (Short) 280 nm
感度波長 (Long) 720 nm
感度波長 (Peak) 550 nm ~ 650 nm
光電面 種類 GaAsP
窓材質 硼硅酸
ダイノード構造 マイクロチャンネルプレート
ダイノード段数 2
[最大定格] 陽極-陰極間電圧 -3400 V
[陰極特性] ルーメン感度 Min. 400 μA/lm
[陰極特性] ルーメン感度 Typ. 700 μA/lm
[陰極特性] 放射感度 Typ. 180 mA/W
[陽極特性] ルーメン感度 Typ. 210 A/lm
[陽極特性] ゲイン Typ. 3.0 x 105
[時間特性] 上昇時間 (Tr) Typ. 200 ps
[時間特性] 走行時間拡がり (T.T.S) Typ. 85 ps

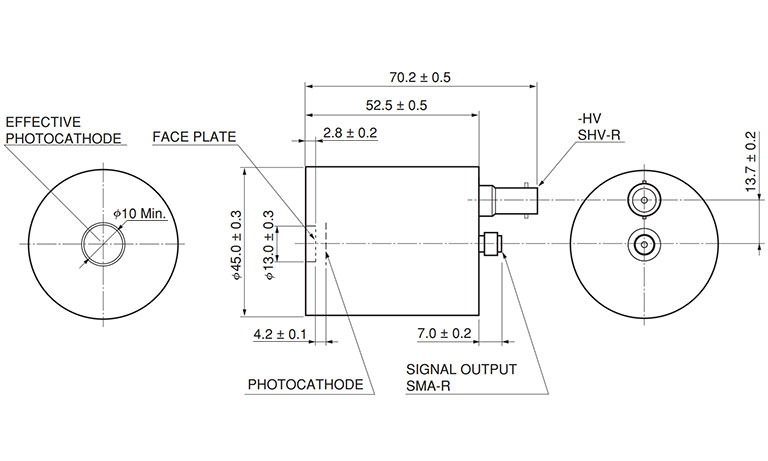

外形寸法図 (単位: mm)
