紫外線積算光量計

H12684 SERIES, C12144

照度と積算光量の測定が可能なUV-LED光源用のUVパワーメータです。高出力UVの測定が可能で、紫外線に対する感度劣化を抑えたことにより、再現性の良い測定ができます。また、RS-232C / USB2.0による通信ポートも備えてあり、PCによる外部制御も可能です。

特長

  • 照度・積算光量の測定が可能
  • センサヘッドを交換することで、各波長のUV-LED光源に合った測定が可能
    コントローラ1台で複数のセンサヘッドを使用可能
    (ラインアップ:校正波長 365 nm / 385 nm / 395 nm / 405 nm)
  • 高精度
  • 外部制御可能:RS-232C、USB2.0

仕様

センサヘッド H12684-365 H12684-385 H12684-395 H12684-405 単位
コントローラ C12144
感度波長範囲 320 ~ 400 300 ~ 470 nm
最大感度波長 370 395 nm
感度校正波長 365 385 395 405 nm
有効受光径 φ1 mm
測定範囲 *1 照度 0.1 mW/cm2 ~ 100 W/cm2
積算光量 0.1 mJ/cm2 ~ 9999 J/cm2
測定範囲モード 照度 照度を測定・表示するモード(mW/cm2
積算光量 積算光量を測定・表示するモード(mJ/cm2
照度ピークホールド 測定時間中の最高照度を表示するモード (mW/cm2)
外部インターフェース RS-232C、USB2.0
対応OS Windows 8 / 10 (32 bit / 64 bit版) *2
電源 単4電池2本 / 専用ACアダプタ / USB
動作周囲温度 / 湿度 0 ℃ ~ +40 ℃ / 80 %以下
保存周囲温度 / 湿度 20 ℃ ~ +60 ℃ / 80 %以下

NOTE:
*1:大光量の場合、センサヘッドの発熱により値がドリフトする可能性があります。
*2:付属品のUSBケーブルはWindows10に対応していません。Windows10でUSB2.0コネクタを使用する場合は、市販のUSB変換ケーブルをご用意いただき、付属品のRS-232Cケーブルを介して接続してください。

※コントローラやケーブルに直接UVが当たらないようにしてください。
※感度校正波長で校正されていますので、波長スペクトルが異なる光源の場合は表示値が異なる場合があります。校正値の信頼性を維持するためには、1年に1度の校正をお勧めします。

分光感度特性

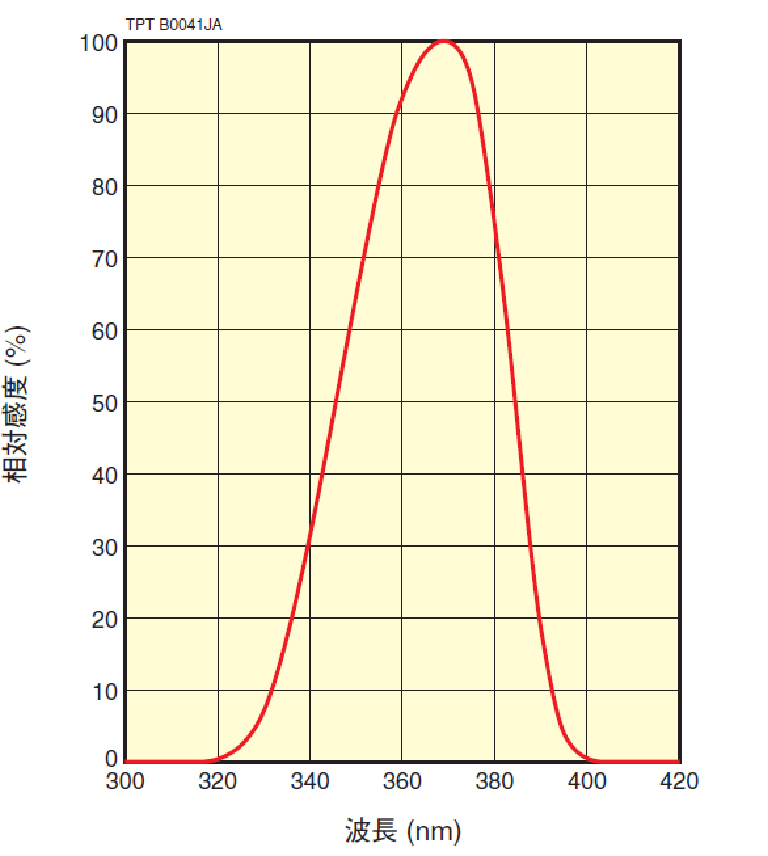

H12684-365

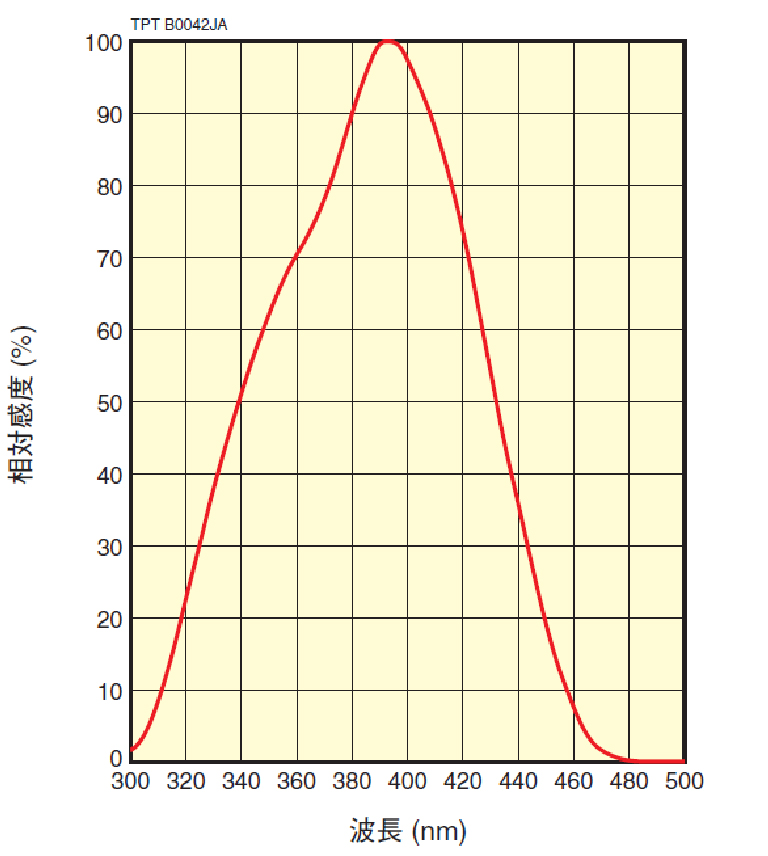

H12684-385/-395/-405

※サフィックスで校正波長が異なります。

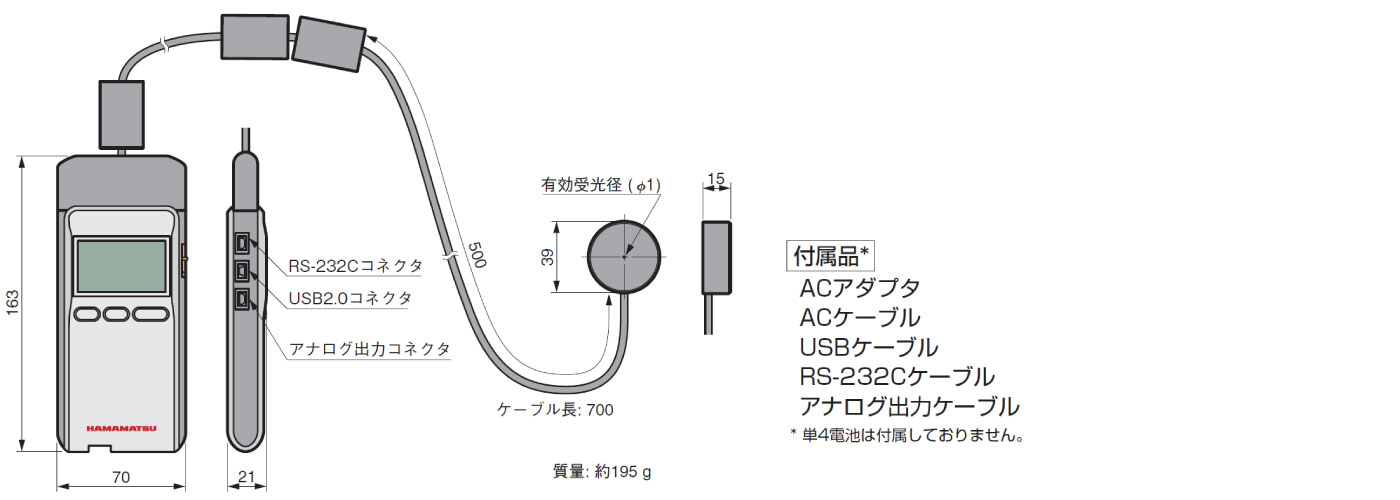

外形寸法図(単位:mm)

センサヘッド H12684シリーズ + コントローラ C12144
