ORCA-spark デジタルCMOSカメラ

C11440-36U

ORCA-sparkは、230万画素のCMOSセンサを採用した高解像度・高感度デジタルCMOSカメラです。6.6 electronsの低読み出しノイズを実現し、暗い対象物でもS/Nの良い撮影が可能です。また、グローバルシャッタの採用と約65 フレーム/秒の高速読み出しにより、移動物体の撮影にも適しています。

特長

  • 230万画素CMOSセンサを採用
  • 読み出し速度 : 約65 フレーム/秒
  • 読み出しノイズ : 6.6 electrons
  • ダイナミックレンジ : 5000:1
  • グローバルシャッタを採用
  • インターフェース : USB 3.0

用途

  • 低照度画像撮影
  • 顕微鏡観察
  • X線シンチレータの読み出し

ソフトウエア

浜松ホトニクスが提供する、画像取得、解析を目的としたアプリケーションソフトウェアおよび当社製カメラ専用のAPIやソフトウエア開発キットです。

仕様

型名 C11440-36U
撮像素子 CMOSイメージセンサ
有効画素数 1920(H)×1200(V)
画素サイズ 5.86 μm(H)×5.86 μm(V)
有効素子サイズ 11.25 mm(H)×7.03 mm(V)
飽和電荷量 33 000 electrons (typ.)
読み出し速度 64.9 フレーム/秒 (全画素読み出し)
2008.9 フレーム/秒 (2ラインサブアレイ)
読み出しノイズ 6.6 electrons (rms) (typ.)
露光時間 26.17 μs~10 s (内部同期モード: エッジトリガ、 スタートトリガ)
1 ms~1 s (外部トリガモード: レベルトリガ、読み出し同期トリガ)
ダイナミックレンジ 5000:1 (typ.)*1
アナログゲイン 1倍~15.8倍 (240段階)
サブアレイ読み出し 可能
ビニング読み出し 2×2 *2
外部トリガモード エッジトリガ、レベルトリガ、読み出し同期トリガ、スタートトリガ
外部トリガ入力 可能
入力コネクタ SMA
トリガ遅延機能 0 μs ~ 10 s (1 μs ステップ)
トリガ出力 プログラマブルタイミング出力、ロー出力、ハイ出力、グローバル露光タイミング出力、 トリガレディ出力
出力コネクタ SMA × 1
インターフェース USB 3.0*3
コネクタ仕様 USB 3.0 microB type
A/Dコンバータ 12 bit
レンズマウント Cマウント
電源 AC100 V ~ AC240 V、50 Hz/60 Hz
消費電力 約20 VA
動作周囲温度 0 ℃~+40 ℃
保存周囲温度 -10 ℃~+50 ℃
動作周囲湿度 30 %~80 % (強制空冷時、結露しないこと)
保存周囲湿度 90 % 以下 (結露しないこと)

*1 飽和電荷量と読み出しノイズから算出。
*2 カメラ内でデジタル処理 (デジタルビニング) しています。

*3 USB 3.1 Gen 1 と同等です。

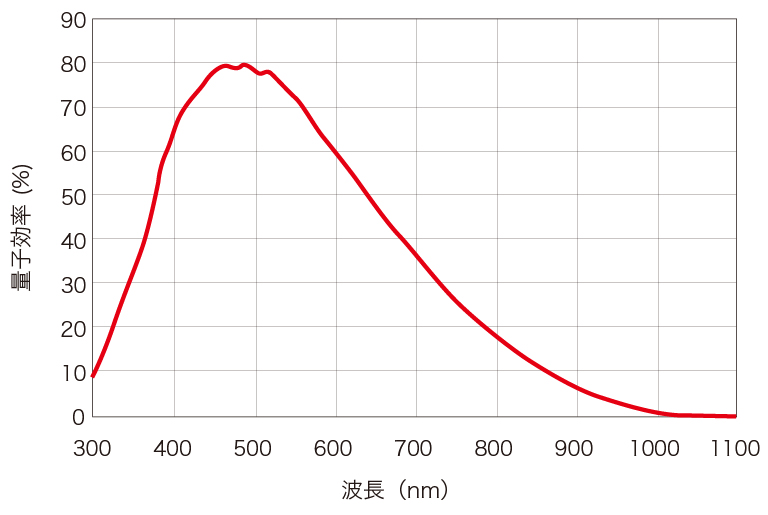

分光感度特性

C11440-36U 分光感度特性

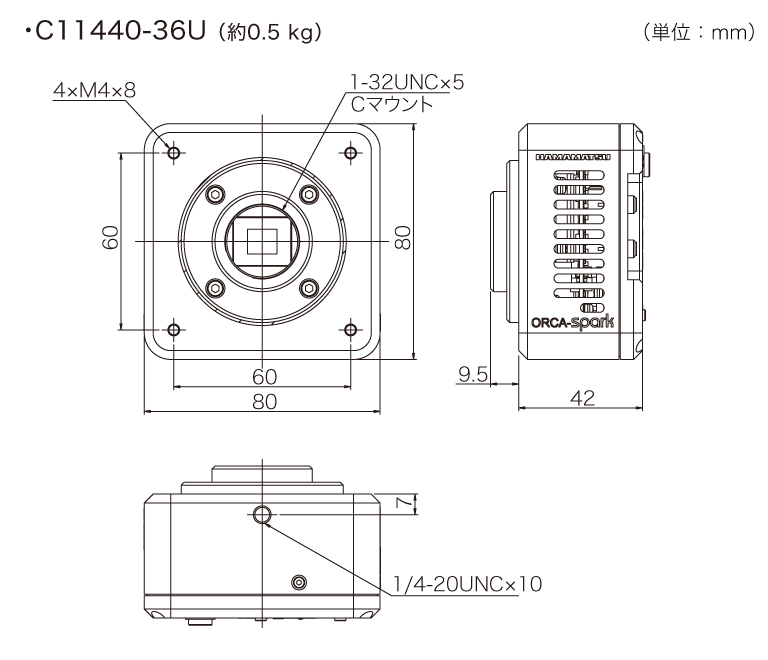

外形寸法図

c11440-36u 外形寸法図
