X線TDIカメラ

C12300シリーズ

X線TDIカメラは、TDI技術を用いることにより、広域エリアでの高速・高感度・高解像度読み出しを同時に実現し、高精度なインラインX線内部検査を可能にしたカメラです。
C12300シリーズは、従来製品より大幅な高速化を実現し、最大 144 m/分の高速な検査ラインに対応します。また、新たに双方向読み出しに対応したことで、検査物を効率的に撮像することが可能となり、タクトタイムの向上にも貢献します。

特長

  • 高速読み出し:50 kHz
  • 高感度:TDI 150段積算
  • 双方向読み出し
  • 高S/N:12 bit出力
  • Camera Linkインターフェース
  • 単電源(15 V)駆動
  • リアルタイム暗電流補正・シェーディング補正機能搭載
  • エリア読み出しモード搭載

対象物を止めずに撮像

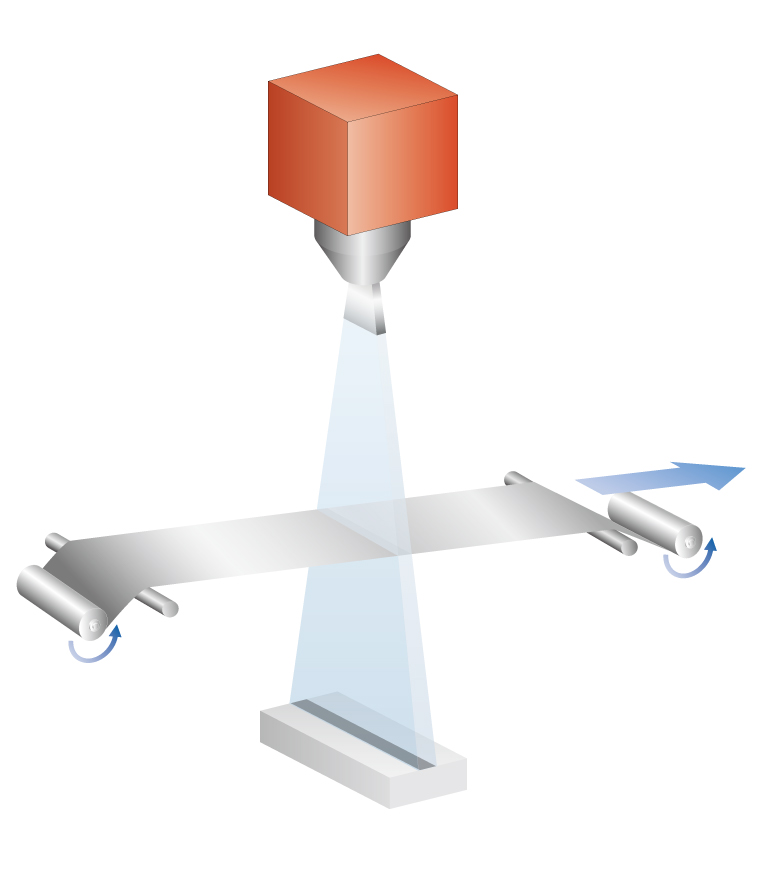

X線TDIカメラは、インラインで連続的に搬送されてくる対象物や、金属シートやセパレータのようなロールtoロールで搬送される対象物を止めることなく検査することが可能です。連続的な検査が可能となるため、高速なラインにも対応が可能です。

X線TDIカメラ 原理図

目的の箇所を歪みなく撮像

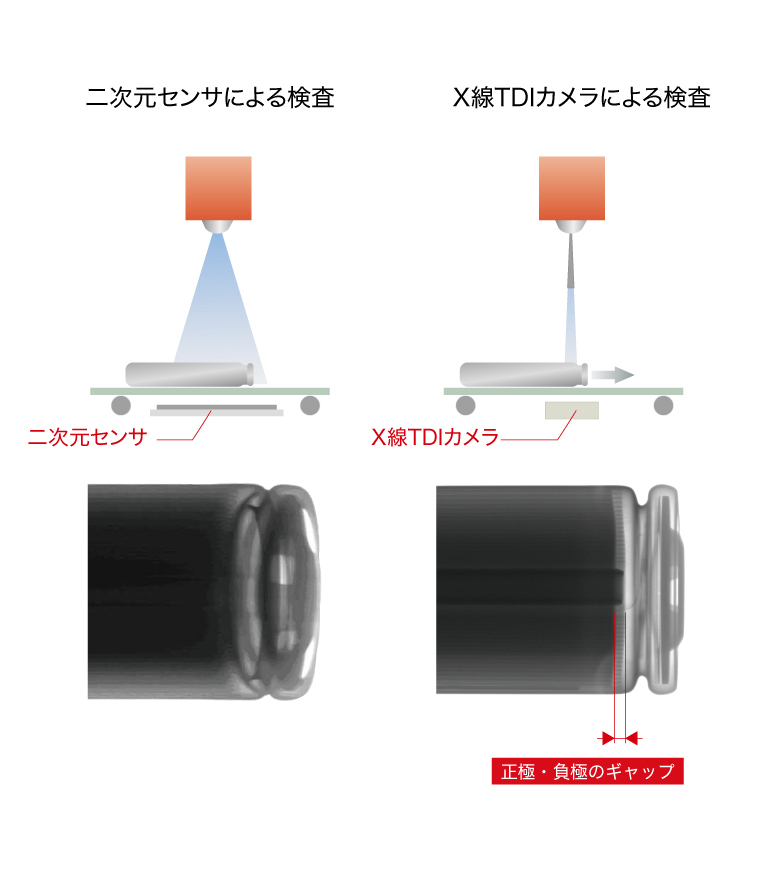

二次元センサを用いたX線検査の場合、X線源の照射中心以外では対象物に入射するX線に角度がつくことで画像に歪みが生じてしまい、精密な検査を行うために撮像部位ごとの位置調整が必要になる場合があります。これに対し、X線TDIカメラでは搬送方向に対して垂直にX線を照射し、連続して得られる画像を積算してイメージングを行うため、歪みのない画像を取得することが可能です。

X線TDIカメラ 原理図

双方向スキャンに対応

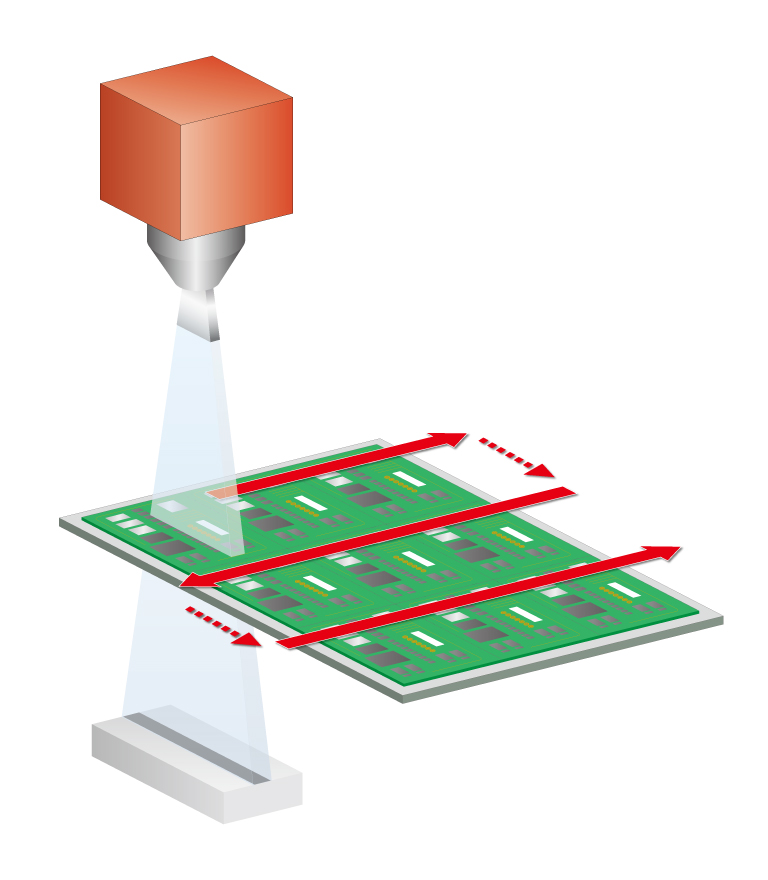

C12300シリーズは、双方向スキャン(搬送方向に合わせたスキャン方向の切り替え)が可能です。これにより、同一検査装置で異なる向きのラインへ接続する場合や、NG判断時に反転読み出しをする場合に対応できる他、サーバ用基板のような大きな対象物の検査におけるタクトタイム向上にも貢献します。

X線TDIカメラ 原理図

仕様

型名 C12300-121 C12300-321 C12300-321B C12300-322 C12300-323 C12300-461B
シンチレータ CsI シンチレータ
推奨使用
(X線感度)範囲*1
約25 kV~130 kV 約25 kV~130 kV 約10 kV~110 kV 約25 kV~130 kV 約25 kV~180 kV 約10 kV~110 kV
画素サイズ 48 μm × 48 μm 48 μm × 48 μm 48 μm × 48 μm 48 μm × 48 μm 48 μm × 48 μm 48 μm × 48 μm
画素数 1536(H)× 150(V) 4608(H)× 150(V) 4608(H)× 150(V) 4608(H)× 150(V) 4608(H)× 150(V) 6144(H)× 150(V)
X線検出エリア 73.728 mm(H)× 7.2 mm(V) 221.1 mm(H)× 7.2 mm(V) 221.1 mm(H)× 7.2 mm(V) 221.1 mm(H)× 7.2 mm(V) 221.1 mm(H)× 7.2 mm(V) 293.4 mm(H)× 7.2 mm(V)*2
対応
ラインスピード
0.864 m/分 ~ 144.0 m/分 0.576 m/分 ~ 57.6 m/分 0.576 m/分 ~ 57.6 m/分 0.576 m/分 ~ 86.4 m/分 0.576 m/分 ~ 86.4 m/分 0.576 m/分 ~ 86.4 m/分
TDI ラインレート
(1×1)
最大 50.0 kHz(144.0 m/分) 最大 20.0 kHz(57.6 m/分) 最大 20.0 kHz(57.6 m/分) 最大 30.0 kHz(86.4 m/分) 最大 30.0 kHz(86.4 m/分) 最大 30.0 kHz(86.4 m/分)
TDI ラインレート
(ビニング2×2)
最大 40.0 kHz(230.4 m/分) 最大 15.0 kHz(86.4 m/分) 最大 15.0 kHz(86.4 m/分) 最大 25.0 kHz(144.0 m/分) 最大 25.0 kHz(144.0 m/分) 最大 25.0 kHz(144.0 m/分)
データ出力
インターフェース
Camera Link Camera Link Camera Link Camera Link Camera Link Camera Link
転送方式 Base Configuration Base Configuration Base Configuration Base Configuration Base Configuration Full Configuration
デジタル出力 12 bit 12 bit 12 bit 12 bit 12 bit 16 bit
電源 DC +15 V DC +15 V DC +15 V DC +15 V DC +15 V DC +15 V
消費電力 約30 VA 約45 VA 約45 VA 約45 VA 約45 VA 約45 VA
動作周囲温度 0 ℃ ~ +40 ℃ 0 ℃ ~ +40 ℃ 0 ℃ ~ +40 ℃ 0 ℃ ~ +40 ℃ 0 ℃ ~ +40 ℃ 0 ℃ ~ +40 ℃
保存周囲温度 -10 ℃ ~ +50 ℃ -10 ℃ ~ +50 ℃ -10 ℃ ~ +50 ℃ -10 ℃ ~ +50 ℃ -10 ℃ ~ +50 ℃ -10 ℃ ~ +50 ℃
動作・保存
周囲湿度
30 % ~ 80 %(結露しないこと) 30 % ~ 80 %(結露しないこと) 30 % ~ 80 %(結露しないこと) 30 % ~ 80 %(結露しないこと) 30 % ~ 80 %(結露しないこと) 30 % ~ 80 %(結露しないこと)

*1 使用できるX線強度の使用範囲は、電流や電圧、検出距離により変化します。

*2 センサが千鳥配置タイプのため、センサ間のオーバーラップ分を考慮して算出しています。

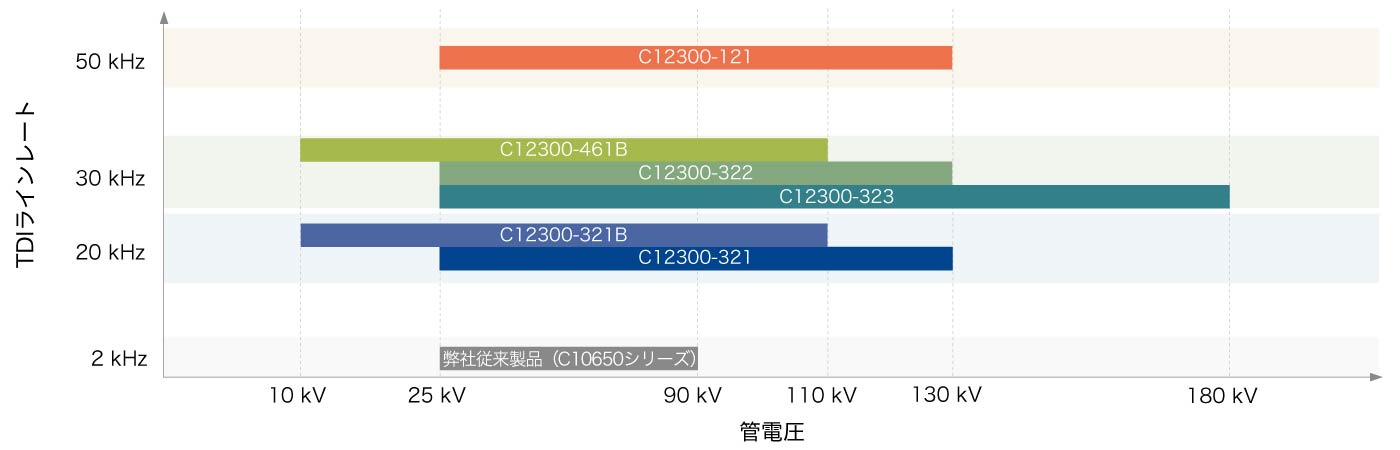

TDIラインレートと管電圧

TDIラインレートと管電圧

外形寸法図

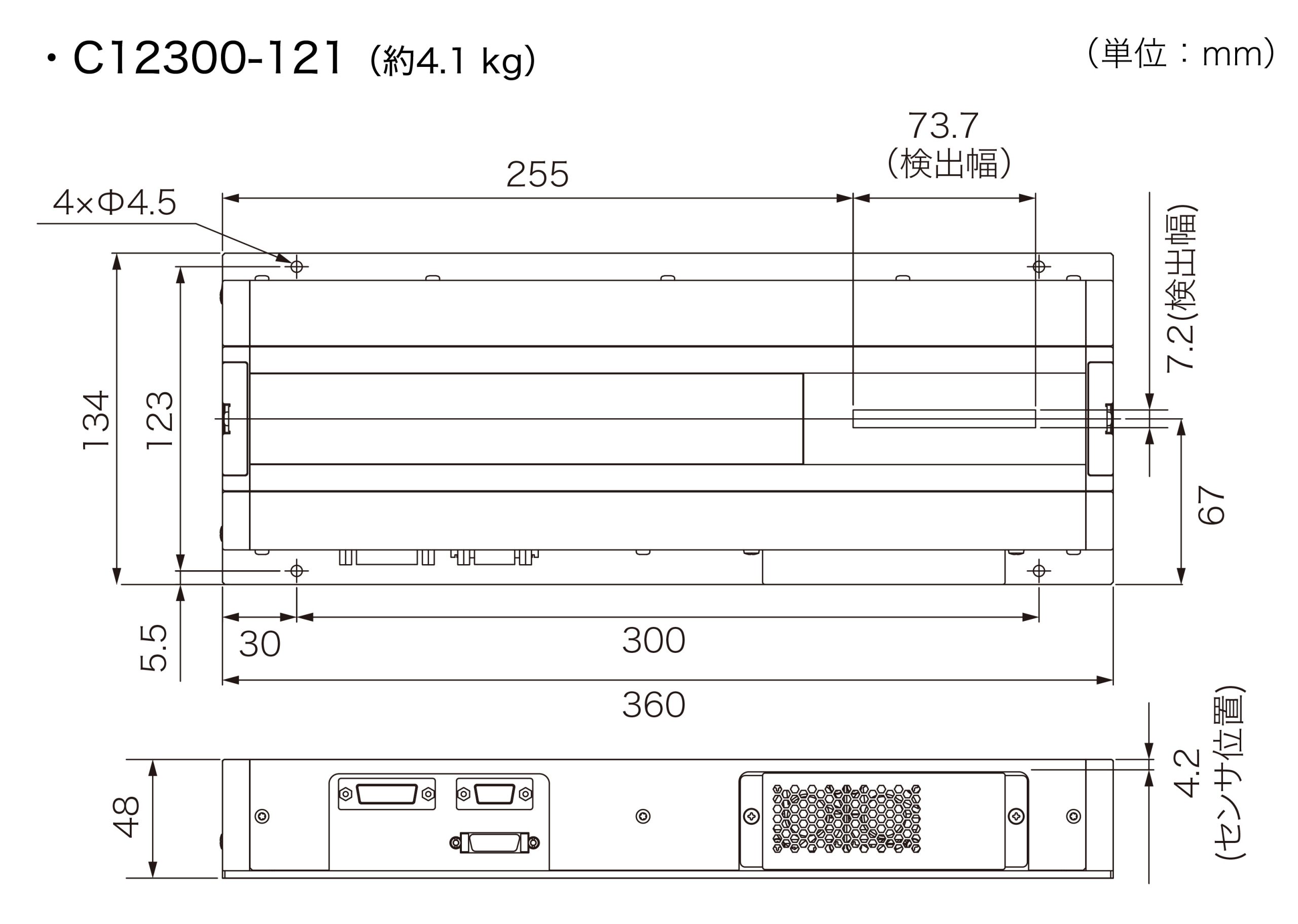

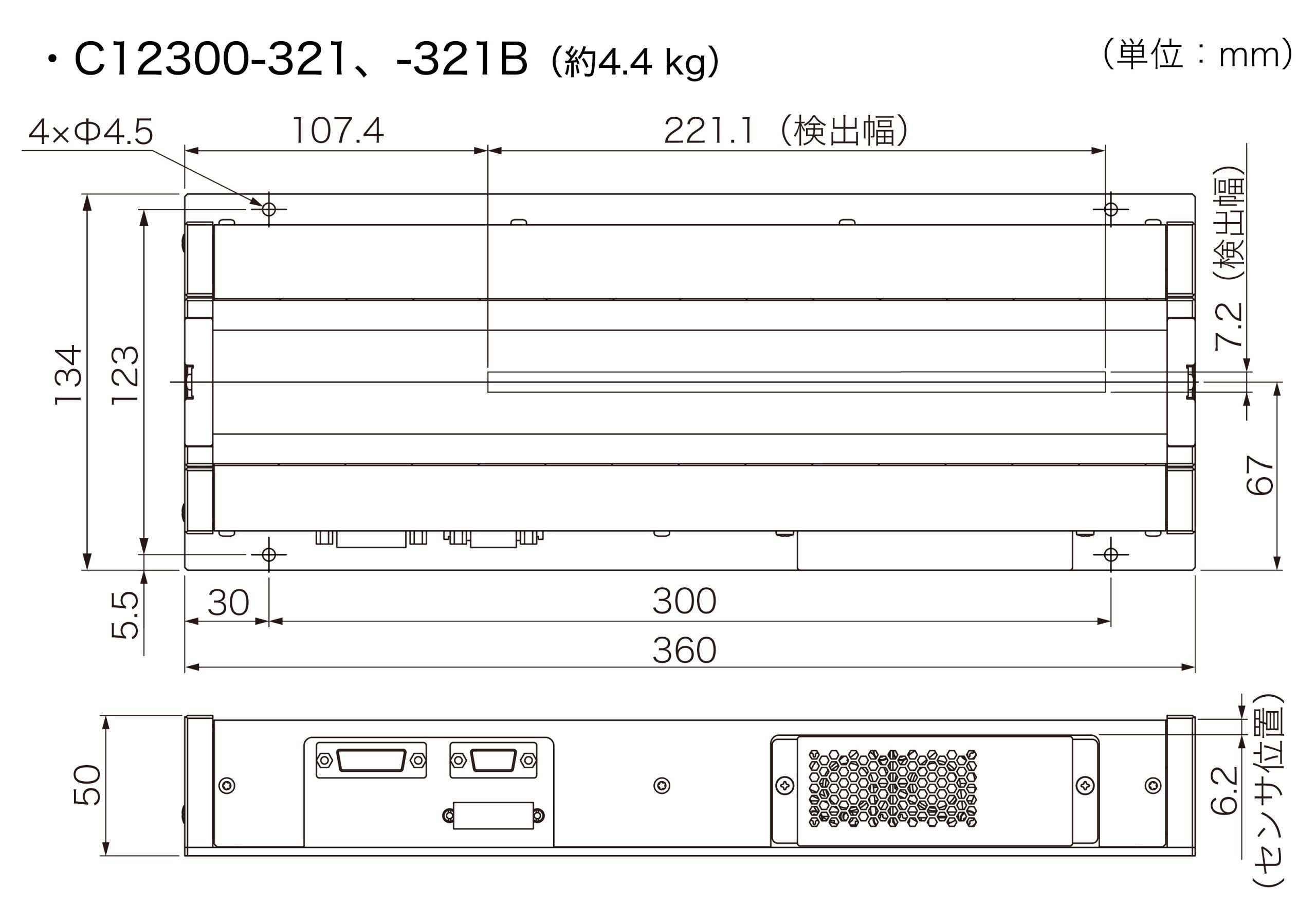

c12300-121 外形寸法図

c12300-321_321b 外形寸法図

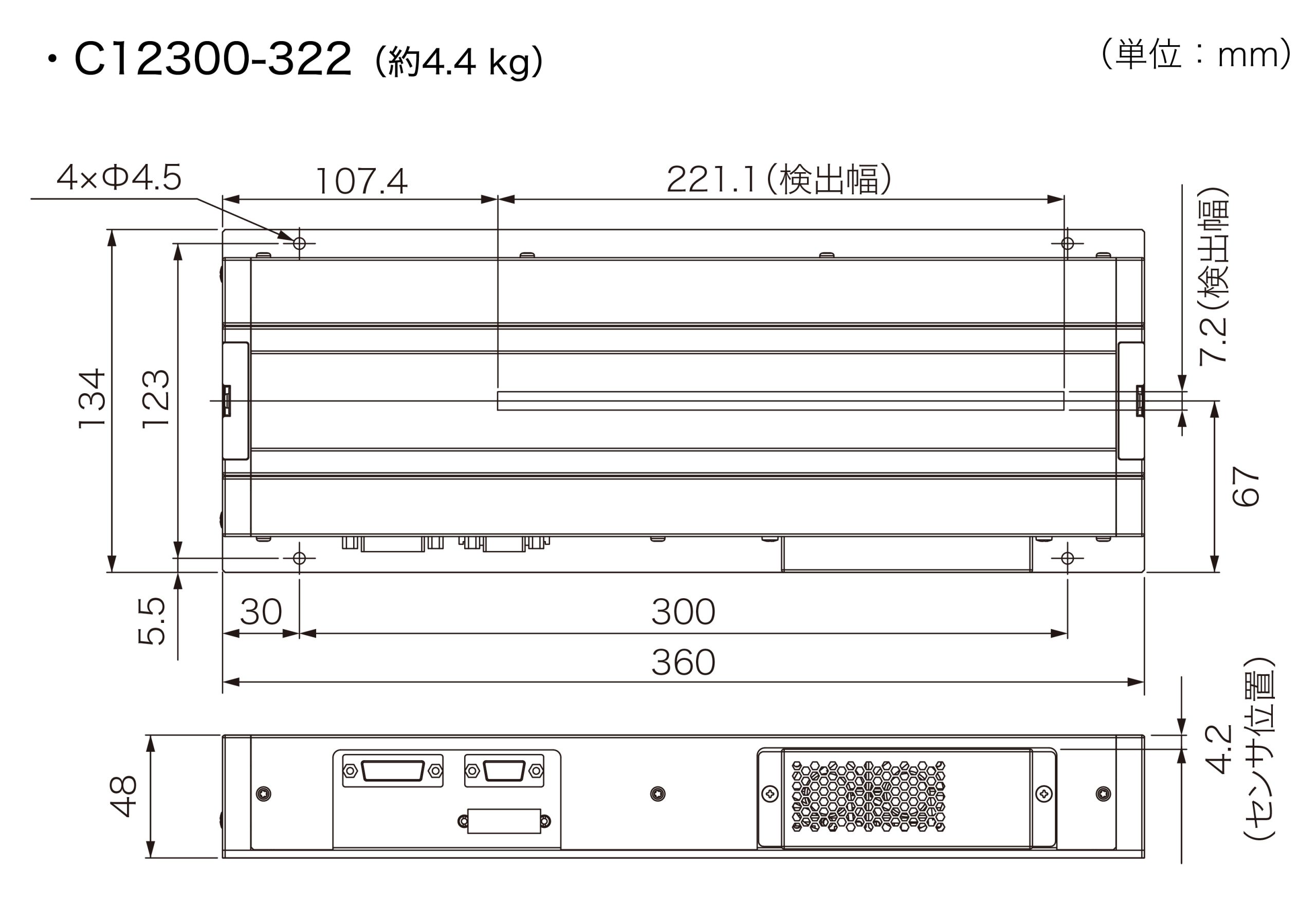

c12300-322 外形寸法図

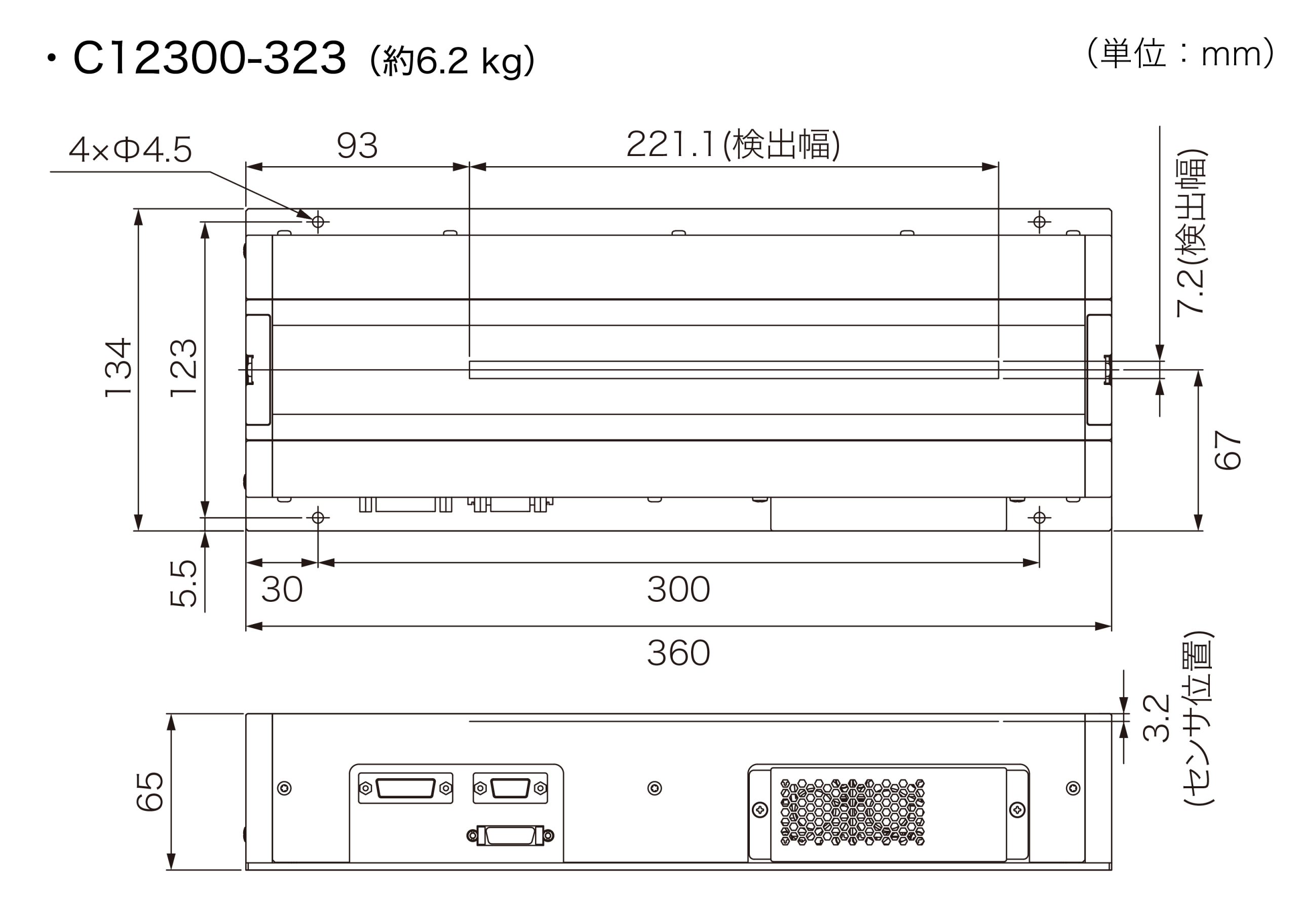

c12300-323 外形寸法図

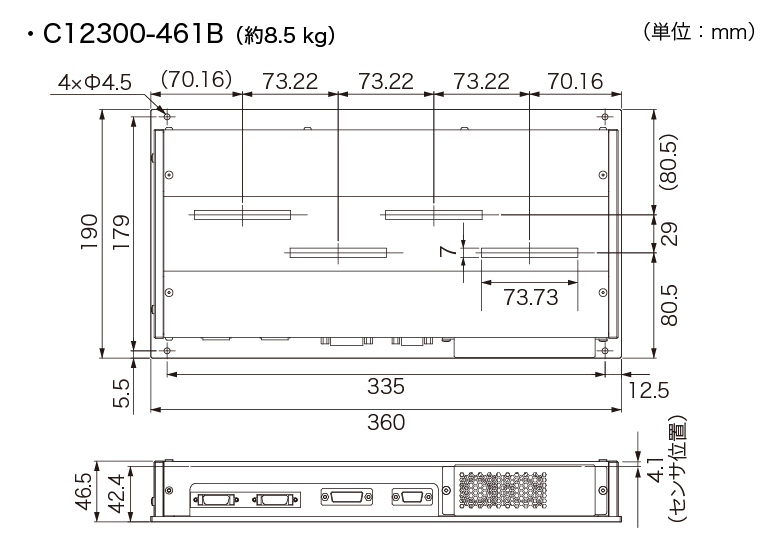

c12300-461B 外形寸法図
